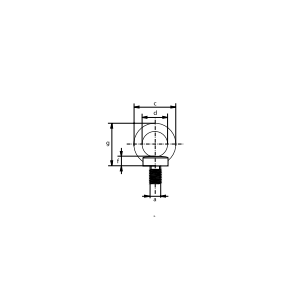

Schéma anneau de levage mâle Green Pin® face

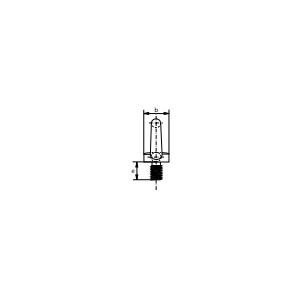

Schéma anneau de levage mâle Green Pin® côté

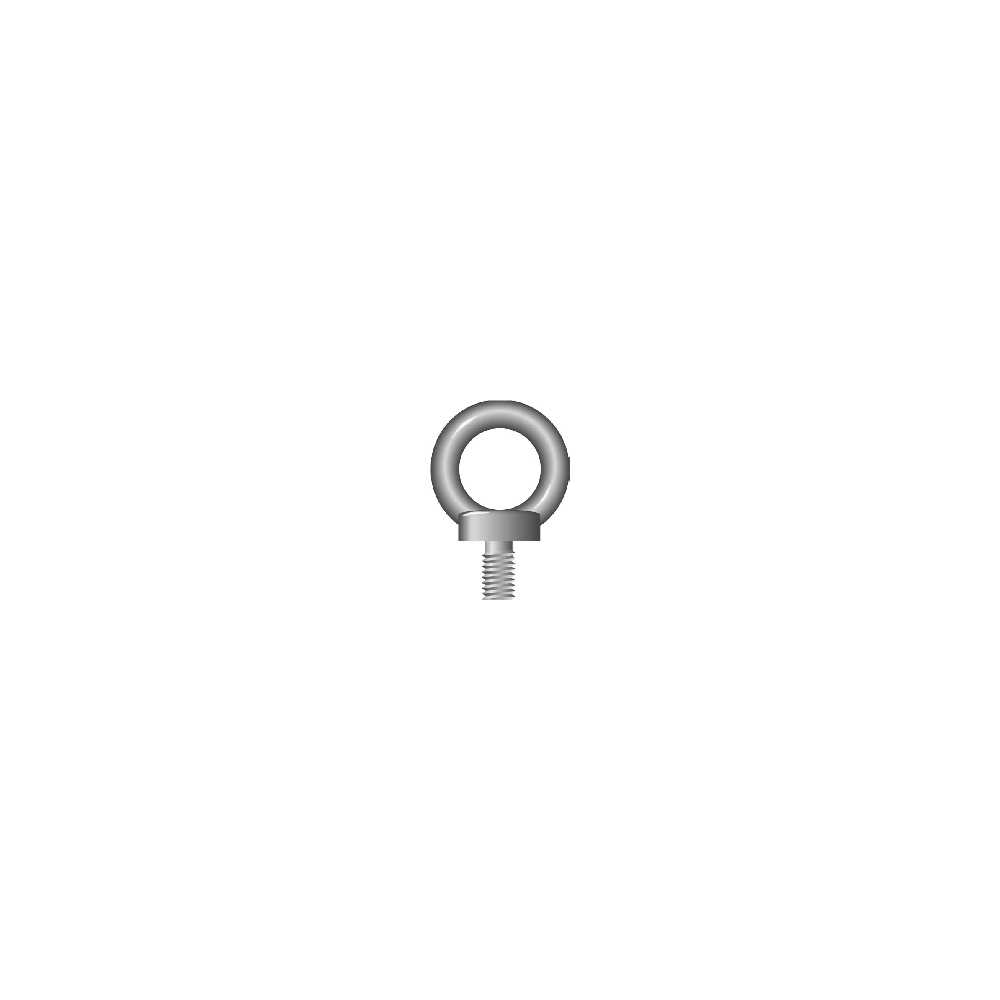

Anneau de levage mâle DIN 580

Référence OHOBGD006

Prendre RDV en ligne

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

Téléchargement Notice

SERVICE CLIENT DISPONIBLE AU
03.28.25.93.88
DU LUNDI AU VENDREDI

FRAIS DE PORTS
OFFERTS
A PARTIR DE 300€ HT

FABRICATION DANS NOS
5 ATELIERS
EN FRANCE

Description

L'anneau de levage court mâle DIN 580 de référence E-8140 de la marque Green Pin® est un accessoire de levage. Cette gamme d’anneaux de levage inclut 23 filetages métriques ISO différents. Ce produit est fabriqué en Acier carbone de référence C15. Sa finition est zinguée.

L'anneau de levage est disponible en plusieurs déclinaisons avec une CMU allant de 70 Kg à 40 000 Kg et pour un diamètre de 6 mm à 100 mm. Son coefficient de sécurité est de 6. L'anneau de levage court mâle DIN 580 est un élément essentiel dans de nombreuses industries nécessitant des opérations de levage sécurisées et efficaces. Conforme aux normes strictes de l'Union européenne, cet anneau offre une fiabilité inégalée pour diverses applications de levage.

Fabriqué en acier C15 de haute qualité, il assure une résistance exceptionnelle aux charges lourdes, garantissant ainsi la sécurité des opérations de levage. Sa conception compacte et ergonomique facilite son utilisation même dans des espaces restreints. Un des principaux avantages de l'anneau de levage court mâle DIN 580 est sa capacité à résister à des conditions environnementales difficiles, telles que la corrosion et les températures extrêmes. Cela en fait un choix idéal pour une utilisation en extérieur ou dans des environnements industriels sévères.

De plus, son installation et son utilisation sont simples, ce qui permet de gagner du temps lors des opérations de levage. En bref, l'anneau de levage court mâle DIN 580 est un accessoire sûr pour améliorer la sécurité et l'efficacité des opérations de levage. Cette gamme d’anneaux est conforme aux certifications 2.1, 2.2 et CE.

Vous souhaitez des renseignements complémentaires sur ce produit ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.

Détails du produit

Référence	CMU	a (Dia. Filetage)	b	c	d	e	f	g	Poids unitaire	Devis
	[t]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
OHOBGD006	0.07	M 6 x 1	20	36	20	13	6	36	0.051	DEMANDER UN DEVIS
OHOBGD008	0.14	M 8 x 1.25	20	36	20	13	6	36	0.055	DEMANDER UN DEVIS
OHOBGD010	0.23	M 10 x 1.5	25	45	25	17	8	45	0.103	DEMANDER UN DEVIS
OHOBGD012	0.34	M 12 x 1.75	30	54	30	20.5	10	53	0.169	DEMANDER UN DEVIS
OHOBGD014	0.49	M 14 x 2	35	63	35	27	12	60	0.299	DEMANDER UN DEVIS
OHOBGD016	0.7	M 16 x 2	35	63	35	27	12	62	0.307	DEMANDER UN DEVIS
OHOBGD018	0.9	M 18 x 2.5	40	72	40	30	14	71	0.428	DEMANDER UN DEVIS
OHOBGD020	1.2	M 20 x 2.5	40	72	40	30	14	71	0.424	DEMANDER UN DEVIS
OHOBGD022	1.5	M 22 x 2.5	45	81	45	39	14	80	0.628	DEMANDER UN DEVIS
OHOBGD024	1.8	M 24 x 3	50	90	50	36	18	90	0.908	DEMANDER UN DEVIS
OHOBGD027	2.5	M 27 x 3	50	90	50	39	18	90	0.883	DEMANDER UN DEVIS
OHOBGD030	3.2	M 30 x 3.5	65	108	60	45	22	109	1.59	DEMANDER UN DEVIS
OHOBGD033	4.3	M 33 x 3.5	65	108	60	45	22	110	1.67	DEMANDER UN DEVIS
OHOBGD036	4.6	M 36 x 4	75	126	70	54	26	128	2.35	DEMANDER UN DEVIS
OHOBGD039	6.1	M 39 x 4	75	126	70	54	26	130	2.66	DEMANDER UN DEVIS
OHOBGD042	6.3	M 42 x 4.5	85	144	80	63	30	147	4.03	DEMANDER UN DEVIS
OHOBGD045	8	M 45 x 4.5	85	144	80	63	35	150	5.21	DEMANDER UN DEVIS
OHOBGD048	8.6	M 48 x 5	100	166	90	68	35	168	6.32	DEMANDER UN DEVIS
OHOBGD056	11.5	M 56 x 5.5	110	184	100	78	38	187	8.79	DEMANDER UN DEVIS
OHOBGD064	16	M 64 x 6	120	206	110	90	42	208	12.4	DEMANDER UN DEVIS
OHOBGD072	20	M 72 x 6	150	260	140	100	50	260	22.93	DEMANDER UN DEVIS
OHOBGD080	28	M 80 x 6	170	296	160	112	55	298	32	DEMANDER UN DEVIS
OHOBGD100	40	M 100 x 6	190	330	180	130	60	330	48	DEMANDER UN DEVIS

Quelles sont les principales applications des anneaux de levage ?

Les anneaux de levage servent à manipuler, déplacer ou positionner des charges lourdes : pièces usinées, moules, châssis, structures métalliques, machines industrielles, etc. Ils s’utilisent comme point d’ancrage pour les élingues ou les appareils de levage.

Quelle est la différence entre un anneau de levage fixe et un anneau articulé ?

Un anneau fixe est conçu pour des levages dans l’axe uniquement. Un anneau articulé, rotatif ou orientable peut pivoter ou s’incliner, permettant de lever en biais ou dans plusieurs directions en toute sécurité.

Quand privilégier un anneau articulé plutôt qu’un anneau fixe ?

Les anneaux articulés sont recommandés lorsque l’orientation de la charge n’est pas parfaitement alignée ou lorsqu’un levage multi-directionnel est nécessaire. Ils limitent les efforts de torsion sur la vis et améliorent la durée de vie de l’équipement.

Comment choisir la bonne taille et la bonne C.M.U pour mon application ?

Sélectionnez un anneau dont la charge maximale d’utilisation est supérieure au poids de la charge, en intégrant l’angle de levage. Le filetage doit correspondre à l’ancrage existant pour garantir stabilité et sécurité.

Les anneaux de levage sont-ils adaptés à tous les environnements ?

Oui, mais le choix du matériau est important : l’acier allié convient à la majorité des applications, tandis que l’inox est recommandé pour les environnements humides, corrosifs ou en extérieur. Vérifiez également les certifications et plages de température.
