Elingues chaîne

Potences définition

Les potences ont un fonctionnement similaire à une grue. En effet, la potence de levage permet d’effectuer la manipulation, la manutention, le halage ou bien le levage de charges importantes. La potence est un appareil idéal pour optimiser au mieux et accélérer le travail des manutentionnaires. Elles peuvent être utilisées aussi bien en extérieur (sur des chantiers par exemple) qu’en intérieur (dans des entrepôts, des terminaisons de distribution). La potence levage peut être faite en acier, en inox ou bien en aluminium.

Les différents types de potences

Il existe plusieurs types de potence en fonction des opérations de levage.

Les potences levage sur fûts

Ce sont les potences de levage les plus utilisées. La flèche de la potence peut être soit inversée, soit triangulée dans le but de réduire au maximum la hauteur perdue. La potence sur fût se fixe au sol et s’utilise avec un palan manuel ou bien avec un palan électrique. Sa rotation commence à 270° et peut aller jusqu’à 360°. La potence sur fût ou à colonne est fabriquée afin de manutentionner des charges dans une zone précise par la longueur du bras de la potence et par l’angle de rotation du bras. En plus de cela, il est possible d’installer la potence de levage sur fût pour effectuer un mouvement de levage, de montée et de descente pour pouvoir soulever des charges. Ces appareils de levage peuvent être électriques ou manuels en fonction des préférences et des besoins. Sur une potence de levage sur fût doit être installé un palan à chaîne ou à câble, pour le mouvement de levage. Le mouvement reste le même que ce soit pour le pont roulant mais aussi pour la potence de levage.

Cependant une autre possibilité existe. En effet, il est possible d’effectuer un mouvement, autre que celui de descente et de montée. Il est possible de choisir un mouvement de direction. Pour faire cela, il suffit d’équiper le pont roulant d’une potence de levage sous la poutre du pont roulant, on obtient donc un chariot palan de levage qui peut se déplacer. Le mouvement du chariot palan de levage peut être effectué manuellement, d’autant plus si les charges soulevées sont légères. Cependant, le mouvement peut aussi être effectué électriquement dans le cas où la hauteur de levage de la charge et son poids sont assez importants.

Il existe 4 types de potences de levage sur fûts.

La potence à rotation manuelle série GBA

Ce type de potence lève des charges qui peuvent aller jusqu’à une tonne (pour ce qui est des profils C) ou bien jusqu’à deux tonnes (en ce qui concerne les profils T et H). Une fois la charge levée, elle peut être déplacée manuellement jusqu’à l’endroit désigné.

La potence avec bras articulé et rotation manuelle série CBB

Ce type de potence articulée offre la possibilité de lever des charges pouvant aller jusqu’à 500 kg. Cette potence est composée de deux bras, le bras et l’avant-bras, ce qui donne la possibilité d’atteindre un point de la surface circulaire couvrant la potence. Avec cet appareil de levage vous pouvez également faciliter les charges et les obstacles qui pourraient se trouver sur le chemin de la charge soulevée.

La potence de levage avec bras motorisé série CBE

Ce type de potence de levage avec bras motorisé a une capacité de levage qui peut aller jusqu’à deux tonnes. En plus de cela, elle est destinée à manipuler des charges imposantes. C’est pourquoi elle est équipée d’un bras qui peut mesurer jusqu’à huit mètres de long. Ce qui permet à l’intervenant d’agir même à distance.

La potence de levage série GBR sur fût

La potence série GBR sur fût est utilisée pour des charges avec un poids important. En effet, elle peut soulever des charges qui peuvent aller jusqu’à dix tonnes à l’aide d’un bras pouvant mesurer jusqu’à 10,5 mètres de long. Enfin, cet appareil possède une rotation électrique qui peut effectuer un 360 degré.

Les potences de levage murales

Les potences murales de levage doivent être installées directement sur un mur ou sur un poteau de charpente. La fixation se fait à l’aide d’un kit de fixation adaptée. La flèche de la potence peut être soit inversée soit triangulée, ce qui permet de réduire au maximum la hauteur perdue.

Levage Manutention, fournisseur de potences

Fabricant et distributeur de vos produits pour le levage et la manutention, nous avons à cœur de garantir votre sécurité pendant vos opérations de levage. C’est pourquoi, nous avons sélectionné une large gamme de produits de nos partenaires, spécialistes dans leur domaine.

L’ensemble de nos produits est disponible en livraison partout en France métropolitaine. Si vous souhaitez plus d’informations sur notre gamme de potences, contactez notre service d’expert, ils sont à votre écoute du lundi au vendredi entre 8h et 17h30. Votre devis est réalisé gratuitement. Enfin, si vous souhaitez des informations sur l’utilisation ou la sécurité de nos produits, un blog est à votre disposition en ligne.

Les chaînes utilisées pour la confection des élingues sont les chaînes à maillons courts, de tolérance moyenne. Les chaînes qui ne respectent pas la relation P=3d ne peuvent en aucun cas être utilisées pour le levage. Les chaînes à maillons courts se divisent en différentes classes ou grades correspondant aux propriétés mécaniques du produit fini. Les classes existent se distinguent avec les indices 4,5,8,10 et 12. Plus l’indice de la chaîne est élevé, plus la contrainte moyenne rapportée à la force de la rupture est élevée. Ainsi, pour une CMU donnée, une chaîne de levage de classe 8 sera plus légère qu’une chaîne de levage de classe 4. Cependant, les chaînes utilisées pour le levage détenant un indice élevé sont plus sensibles aux températures élevées et aux milieux acides. Nous vous conseillons tout de même de privilégier des élingues avec un grade élevé afin de réduire le plus possible le poids des élingues et, par conséquent, les charges manutentionnées par les utilisateurs.

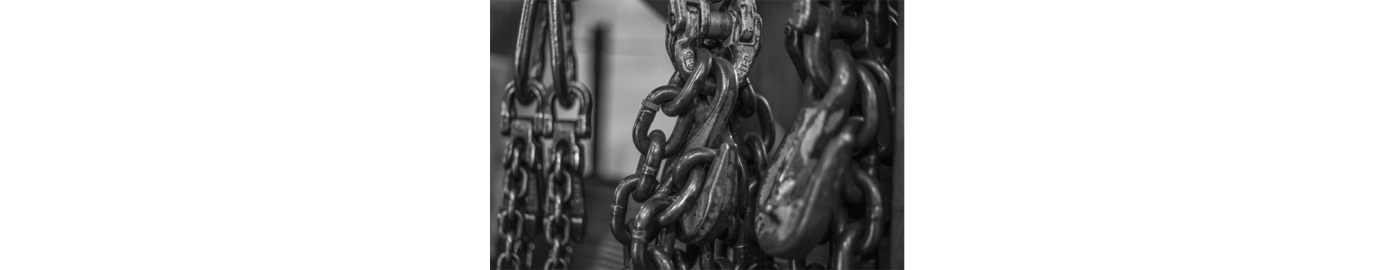

Tout comme pour les élingues câble, nous fabriquons avec soin les élingues chaîne dans nos ateliers de levage manutention en France selon votre diamètre, votre longueur et le nombre de brins de votre choix. Comme expliqué plus tôt, les élingues chaîne se différencient par leur grade d’acier correspondant à leur contrainte à la rupture. Vous pouvez ainsi choisir entre des élingues en grade 80, en grade 100 et en grade 120.

L’élingue chaîne en grade 80 est la plus utilisée et la moins coûteuse. Si vous souhaitez des élingues avec une capacité de levage maximale, privilégiez les élingues de grade 100 et 120. Les élingues de grade 120 ont des maillons de diamètre plus petit et un poids 30% inférieur à une élingue de grade 80.

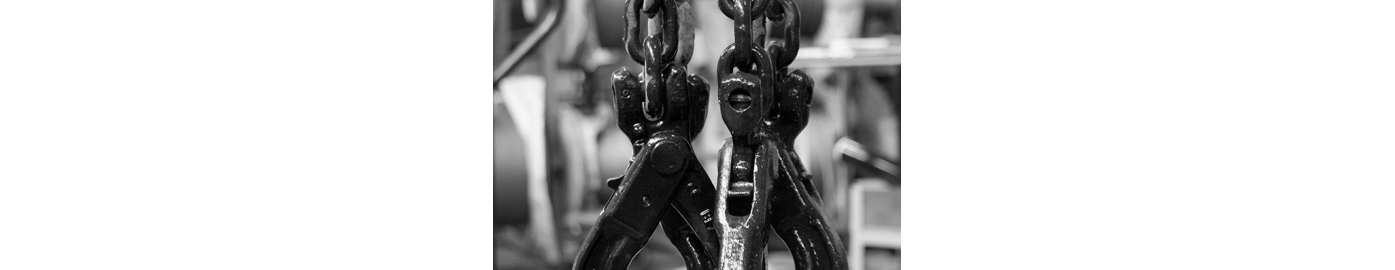

Une élingue en chaîne est constituée d’une chaîne et d'accessoires pour élingues chaine tels que les crochets, les mailles de tête ou les maillons de jonction pour les élingues à assemblage par soudage.

Comment choisir son élingue chaîne ?

Pour choisir son elingue chaîne de levage qui convient à son opération, il faut :

- Connaître le type d’élingue chaine que l’on souhaite selon ses points de fixation : 1 brin, 2 brins, 3 ou 4 brins.

- Connaître la charge maximale d’utilisation nécessaire pour lever sa charge

- Choisir le type de crochet ou d’accessoires élingues chaîne à monter sur l’élingue chaîne

- Connaître la longueur utile totale de l’élingue de levage

Vous pouvez aussi choisir d’ajouter un crochet raccourcisseur sur vos élingues chaîne ce qui vous permet d’adapter la longueur de l’élingue en fonction de vos besoins

Pour l’identification de vos élingues chaîne, vous devez vous référer à la plaquette d’identification fixée à l’élingue. Sur ce marquage, vous trouverez la charge maximale d’utilisation (CMU ou WLL) en tonnes et la plage d’angle correspondante pour les élingues à brins multiples. Vous trouverez ensuite la marque d’identification individuelle reprise dans le certificat du fabricant, le nom ou le symbole du fabricant. Des données propres à l'élingue sont aussi marquées comme la classe ou le grade de l’élingue et le nombre de brins. Enfin, un marquage CE est obligatoire sur chacune de vos élingues chaine. La dimension nominale de la chaîne peut aussi être inscrite si cela est demandé. Pour information, toutes les élingues mises en service avant 1995 doivent comporter au minimum la charge maximale d’utilisation et une marque d’identification.

Pour éviter tout risque d’accident, veillez à contrôler régulièrement vos elingues chaîne. Si l’un de ces phénomènes est observé lors du contrôle, il convient de retirer l’élingue de levage du service. Pour commencer, en cas de déformation des accessoires d'extrémité supérieure ou inférieure, l’élingue ne peut pas être utilisée. Vous devez alors faire réparer ou remplacer ces éléments. Si vous constatez un allongement de la chaîne de plus de 5% mesuré sur 5 à 10 maillons alors l’élingue chaîne doit être retirée. De même si vous détectez entaille, strie, rainure, fissure, corrosion, décoloration par effet thermique, gauchissement ou déformation des maillons. Enfin, l’absence de plaque d’identification empêche l’élingue d’être mise en service. Veuillez noter que si vous constatez la détérioration d’un crochet de levage, exemple absence de linguet de sécurité, absence de verrouillage, ouverture du bec du crochet dont l’accroissement de l’ouverture atteint 10% de la dimension nominale, celui-ci doit être automatiquement remplacé.

Nous sommes à même de contrôler vos élingues chaîne dans nos 5 ateliers français, pour cela, veuillez contacter notre service de contrôle et réparation.

Pour toute autre question sur les élingues chaîne, merci de contacter notre service client, ils répondront à toutes vos questions.
