Emerillon avec manille inox
MEI106
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

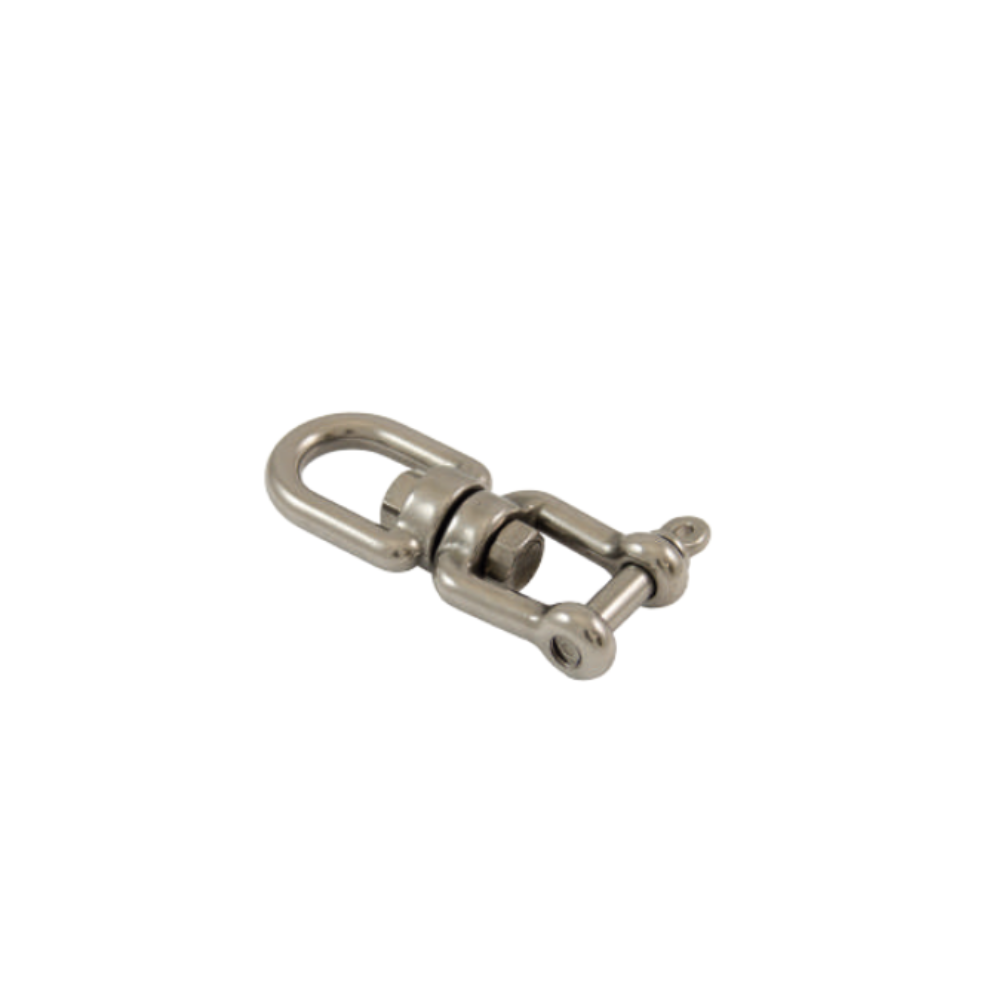

^L'émérillon avec manille en acier inoxydable est un composant de liaison spécialement conçu pour libérer les contraintes de torsion dans les lignes de mouillage, d'amarrage et d'accastillage. Grâce à sa double articulation orientable à 360°, il évite le vrillage brutal des câbles, cordages et chaînes, garantissant la longévité de vos installations et la sécurité des opérations.
Sa structure intègre d'un côté un œil ovale et de l'autre une manille droite à axe vissé, évitant l'accumulation inutile de maillons de jonction et réduisant l'encombrement global de la ligne.
Fonctionnement de l'émérillon avec manille inox
Placé entre la ligne de charge et le point d'ancrage, l'émérillon pivote librement sur son axe central. Lorsque la charge tourne ou subit des mouvements maritimes/oscillatoires, l'émérillon absorbe la rotation à 360° sans transmettre le couple de torsion à la ligne d'amarrage. La manille intégrée s'ouvre et se ferme via un axe fileté standard pour une fixation rapide sur les maillons de chaîne, pitons ou ganses de câble.
Caractéristiques techniques de l'émérillon avec manille
- Matériau : Acier inoxydable AISI 316 (Inox A4 qualité marine)
- Diamètres de tige / axe disponibles : 5 mm, 6 mm, 8 mm, 10 mm et 12 mm
- Finition : Inox poli miroir pour une résistance optimale à l'oxydation et au milieu salin
- Type de jonction : 1 côté œil fermé / 1 côté manille droite à vis
- Températures d'utilisation : -40 °C à +100 °C
- Coefficient de sécurité : 4 (non destiné aux opérations de levage aérien d'un point de vue réglementaire sans CMU certifiée individuellement)
Mise en service et sécurité de votre émérillon avec manille inox
Avant le montage, contrôlez le serrage complet de l'axe fileté de la manille. En milieu soumis aux vibrations ou à la houle permanente, l'utilisation d'un frein de filet ou la mise en place d'un saisissage (fil de freinage) sur la tête de l'axe est fortement recommandée pour prévenir tout desserrage intempestif. Inspectez visuellement l'état des surfaces et l'absence de déformation axiale avant chaque mise en service.
Détails du produit

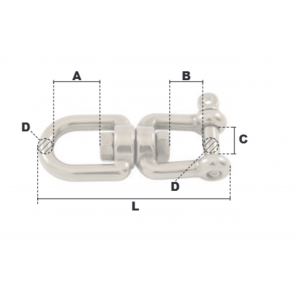

^| Référence | Diamètre mm | C.M.U. kg | A mm | B mm | Poids Kg/pièce | L mm | C mm | Devis |
| EMI106 | 6 | 160 | 13,5 | 11,2 | 5,8 | 63 | 12,5 | |
| EMI108 | 8 | 300 | 19,5 | 18 | 13,8 | 87 | 15,1 | |
| EMI110 | 10 | 420 | 28,6 | 23,6 | 26,5 | 115,8 | 21,5 | |
| EMI113 | 13 | 720 | 31,6 | 24,8 | 56 | 147 | 26 | |
| EMI116 | 16 | 1260 | 44 | 36,5 | 107 | 180 | 35 | |
| EMI119 | 19 | 2400 | 49 | 41 | 178 | 210 | 39 |
Pourquoi choisir une version en inox A4 (AISI 316) pour l’émerillon avec manille ?
L'acier inoxydable A4 offre une excellente résistance à la corrosion, particulièrement dans les milieux très agressifs tels que le milieu marin, l'exposition aux brouillards salins, au chlore ou dans les applications chimiques industrielles.
L'Émerillon avec manille peut-il être utilisé pour des opérations de levage ?
Cet article est un accessoire d'amarrage, de mouillage et d'accastillage. Pour les opérations strictes de levage de charges suspendues, il convient d'utiliser un émérillon de levage sur roulement à billes testé et certifié avec marquage CE et CMU explicite.
Comment choisir la taille d'un émerillon avec manille en inox adaptée à ma chaîne ou mon câble ?
Le diamètre de l'axe de la manille doit correspondre à la taille du maillon ou de la cosse à raccorder. Pour une chaîne de 8 mm, sélectionnez un émérillon de diamètre 8 mm ou supérieur afin de préserver l'équilibre des résistances mécaniques de la ligne.
Comment éviter que l'axe de la manille ne se dévisse tout seul sur l’émerillion avec manille inox ?
En cas d'utilisation continue ou soumise aux vibrations, il est préconisé de bloquer l'axe fileté à l'aide d'un frein de filet (type Loctite) ou d'assurer la tête d'axe avec un fil d'acier inox relié au corps de la manille.
