SERRE CABLE A ETRIER ZINGUE

Référence SCE103

Prendre RDV en ligne avec un expert

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

Téléchargement Notice

Paiement 100% sécurisé

Description

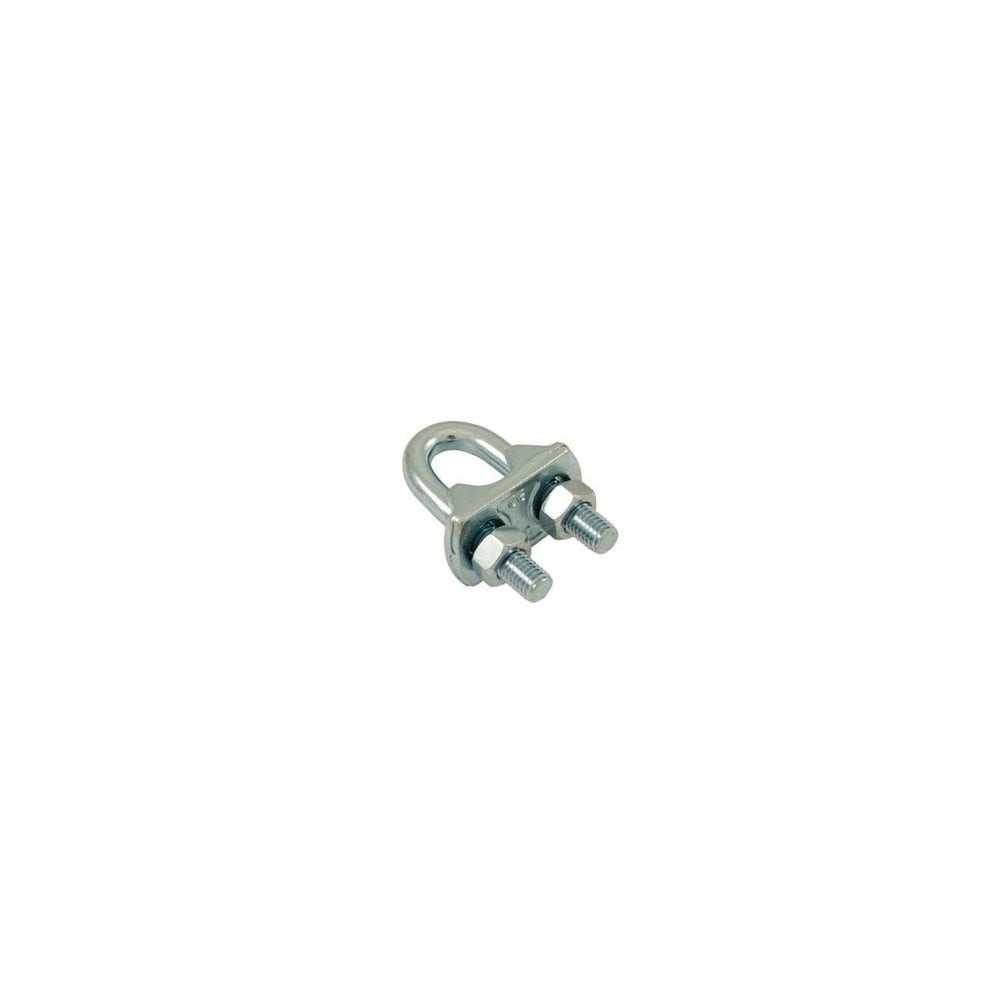

Le serre-câble à étrier zingué SCE permet avant tout de réaliser une boucle d'extremité d'un câble de manière solide mais aussi de lier deux câbles entre eux.

Le serre-câble SCE permet un montage facile car l'étrier est placé sur le brin mort. Le serrage se fait par deux écrous, celui-ci doit être homogène, le brin de retour doit prendre la marque de l'étrier.

Le serre-câble à étrier zingué détient une semelle en acier forgé estampé et un étrier en acier avec une finition en zingué blanc. Le serre-câble existe aussi en version inox.

Détails du produit

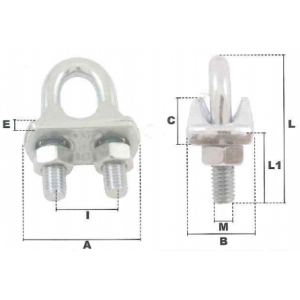

Référence	Ø câble	A	B	C	E	I	L	L1	M	Ø clé	Couple serrage	Poids
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]		[mm]	[N.m]	[kg]
SCE103	3 – 4	21	12	9	5	9	20	12	M4	7	1.25	0.014
SCE105	5	25	18	9	5	11	25	14	M5	8	2.46	0.024
SCE106	6	30	19	10	6	15	33	19	M6	10	4.24	0.039
SCE108	8	33	20	10.5	6	16	35	22	M6	10	4.24	0.44
SCE110	10	38	22	11	6	19	43	22	M8	13	10.20	0.75
SCE112	12	43	25	13	6	23	55	30	M10	17	20.71	1.27
SCE114	14	46	27	17	7.5	25	55	30	M10	17	20.71	1.55
SCE116	16	53	31	18	8	28	63	32	M10	17	20.71	1.95
SCE118	18	59	33	20	8	30	78	38	M12	19	34.43	2.75
SCE120	20	60	34	22	9	33	78	38	M12	19	34.43	3.08
SCE122	22	64	34	23	9.5	37	80	42	M12	19	34.43	3.32
SCE125	24 – 25	70	40	24	10	40	88	46	M12	19	34.43	4.06
SCE128	28	80	43	30	12	42	97	50	M14	22	54.77	6.5
SCE132	32	92	45	34	14	49	115	60	M16	24	85.14	8.5
SCE138	36 – 38	95	51	39	16	57	130	70	M16	24	85.14	10.4
SCE145	45	115	58	46	16	70	158	83	M16	24	85.14	15
SCE150	50	115	59	46	16	70	158	83	M16	24	85.14	15.2
