CHARIOT A AVANCE PAR CHAINE 22/90 - CMU 0,5T A 25T

Référence 22/90.1N.0,5

Prendre RDV en ligne avec un expert

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

Téléchargement Notice

Paiement 100% sécurisé

Description

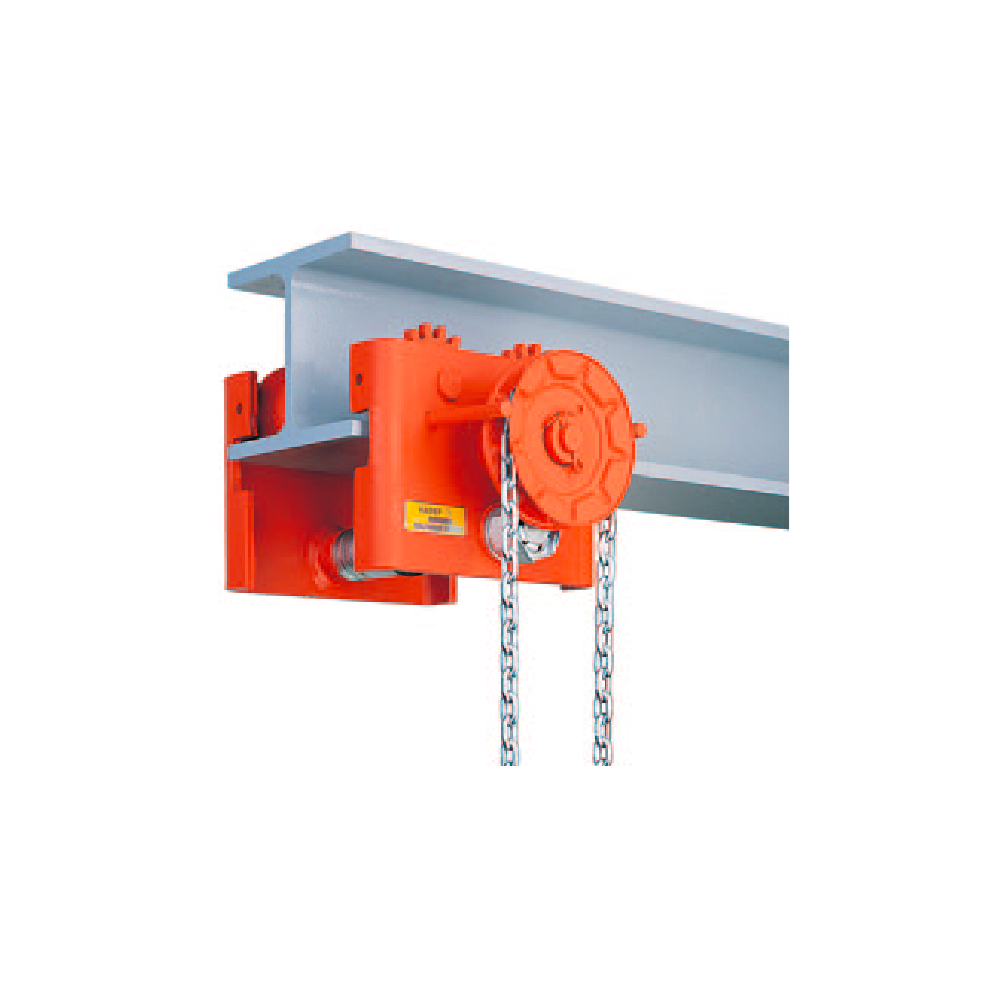

Le chariot à avance par chaîne 22/90 est la solution de levage idéale, alliant fiabilité allemande et performances de pointe. Conçu avec précision et souci du détail, cet appareil de levage offre une capacité de charge impressionnante allant de 0,5T à 25T, répondant ainsi aux besoins variés des industries les plus exigeantes.

Grâce à sa conception ingénieuse, le produit que nous vous proposons assure un montage rapide et facile. Doté de 3 mètres de chaîne de manœuvre bouclée, ce chariot permet un assemblage sans tracas, réduisant ainsi les temps d'installation et optimisant la productivité de votre site.

Fabriqué selon des normes rigoureuses, cet équipement offre non seulement des performances exceptionnelles, mais également une durabilité à toute épreuve. En utilisant des matériaux de haute qualité et des techniques de fabrication de pointe, ce chariot assure une longue durée de vie, réduisant ainsi les coûts de maintenance et offrant un retour sur investissement durable.

La qualité allemande se manifeste dans chaque détail de ce chariot de levage. Les galets, usinés avec précision sur des roulements à rouleaux, garantissent un fonctionnement fluide et fiable, même dans les conditions les plus exigeantes. Pour une tranquillité d'esprit supplémentaire, ce chariot est équipé d'un système anti-chute et d'un système anti-basculement, assurant ainsi la sécurité des opérations de levage. Polyvalent et adaptable, ce chariot s'installe facilement sur divers profils de roulement standard, offrant une flexibilité inégalée sur le chantier. De plus, des options personnalisées sont disponibles sur demande, permettant de répondre aux besoins spécifiques de votre application. Besoin de plus de longueur de chaîne ? Aucun problème. Des mètres de chaîne supplémentaires sont également disponibles sur demande, assurant ainsi une adaptation parfaite à vos exigences.

Si vous souhaitez en savoir plus sur ce produit ou demander un devis personnalisé, notre équipe de service clientèle est à votre disposition. Vous pouvez nous contacter du lundi au vendredi de 8h à 17h par téléphone au 03.28.25.93.88 ou par mail à l'adresse info@levagemanutention.com.

Détails du produit

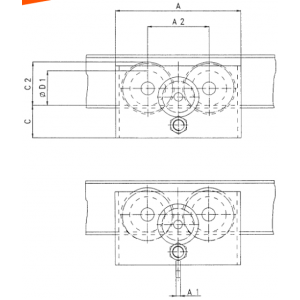

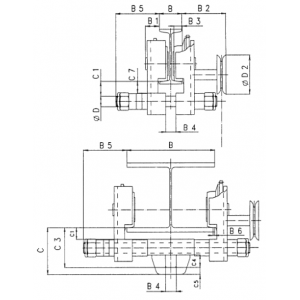

Capacité	Largeur de fer B de - à	Traverse	Translation par déroulement (30 m de chaine de manœuvre )	Effort à la chaine de manœuvre	Poids	Dimensions principales en mm
kg	mm	taille	m	daN	Kg	A	A1	A2	B1	B2	B3	B4	B5	B6	C	C1	C2	C3	C4	C5	C7	D	D1	D2
500	50 - 146	1N	7,8	6,5	6,3	165	-	75	24	99	20	26	127	7	75	46	59	-	-	-	28	18	50	135
500	147 - 302	2N	7,8	6,5	7,8	165	10	75	24	99	20	26	157	7	113	39	59	96	28	17	28	18	50	135
1000	50 - 179	1N	10	10	12,2	232	-	110	31	116	20	32	156	7	118	69	83	-	-	-	40	24	65	135
1000	180 - 310	2N	10	10	15,1	232	12	110	31	116	20	32	156	7	151	56	83	134	33	17	40	24	65	135
1500	50 - 173	1N	10	15	17	240	-	110	35	112	20	36	171	7	118	65	83	-	-	-	38	30	65	135
1500	174 - 316	2N	10	15	20,7	240	12	110	35	112	20	36	171	7	166	54	83	144	40	22	38	30	65	135
2000	50 - 173	1N	10	20	17	240	-	110	35	121	20	36	171	7	118	65	83	-	-	-	38	30	65	135
2000	174 - 316	2N	10	20	20,5	240	12	110	35	121	20	36	171	7	166	54	83	144	40	22	38	30	65	135
2500	66 - 186	1N	6,5	12	32,1	315	-	148	44	146	23	46	179	10	134	76	107	-	-	-	43	36	83	195
2500	187 - 310	2N	6,5	12	34,5	315	15	148	44	146	23	46	182	10	200	63	107	170	52	30	43	36	83	195
3200	66 - 186	1N	6,5	16	32,1	315	-	148	44	146	23	46	179	10	134	76	107	-	-	-	43	36	83	195
3200	187 - 310	2N	6,5	16	34,5	315	15	148	44	146	23	46	182	10	200	63	107	170	52	30	43	36	83	195
5000	74 - 182	1N	6,3	17	56,7	435	-	211	53	145	28	52	183	13	150	85	151	-	-	-	40	39	120	195
5000	183 - 310	2N	6,3	17	61,5	435	20	211	53	145	28	52	197	13	229	73	151	194	62	35	40	39	120	195
6300	74 - 164	1N	6,3	21	56,7	435	-	211	53	145	28	52	183	13	150	85	151	-	-	-	40	39	120	195
6300	165 - 310	2N	6,3	21	61,5	435	20	211	53	145	28	52	197	13	229	73	151	194	62	35	40	39	120	195
7500	119 - 189	1N	6,4	21	104	494	-	230	69	250	40	74	123	15	220	136	186	-	-	-	45	48	150	270
7500	190 - 310	2N	6,4	21	116,6	494	30	230	69	250	40	74	241	15	323	115	186	278	80	45	45	48	150	270
10000	119 - 160	1N	3,2	14	104	494	-	230	69	250	40	74	231	15	220	136	186	-	-	-	45	48	150	270
10000	161 - 310	2N	3,2	14	116,6	494	30	230	69	250	40	74	241	15	323	115	186	278	80	45	45	48	150	270
12500	130 - 310	1N	4,8	17	241	630	-	286	91	318	45	84	210	15	246	128	267	-	-	-	50	75	200	365
16000	130 – 310	1N	4,8	21	241	630	-	286	91	318	45	84	194	15	246	128	267	-	-	-	50	75	200	365
20000	160 – 310	1N	3,7	17	297,4	736	-	350	95	321	55	100	199	20	280	150	292	-	-	-	45	80	250	555
25000	160 - 310	1N	3,7	17	381,1	834	-	400	97	298	60	106	135	20	318	180	347	-	-	-	50	85	300	555
