Description

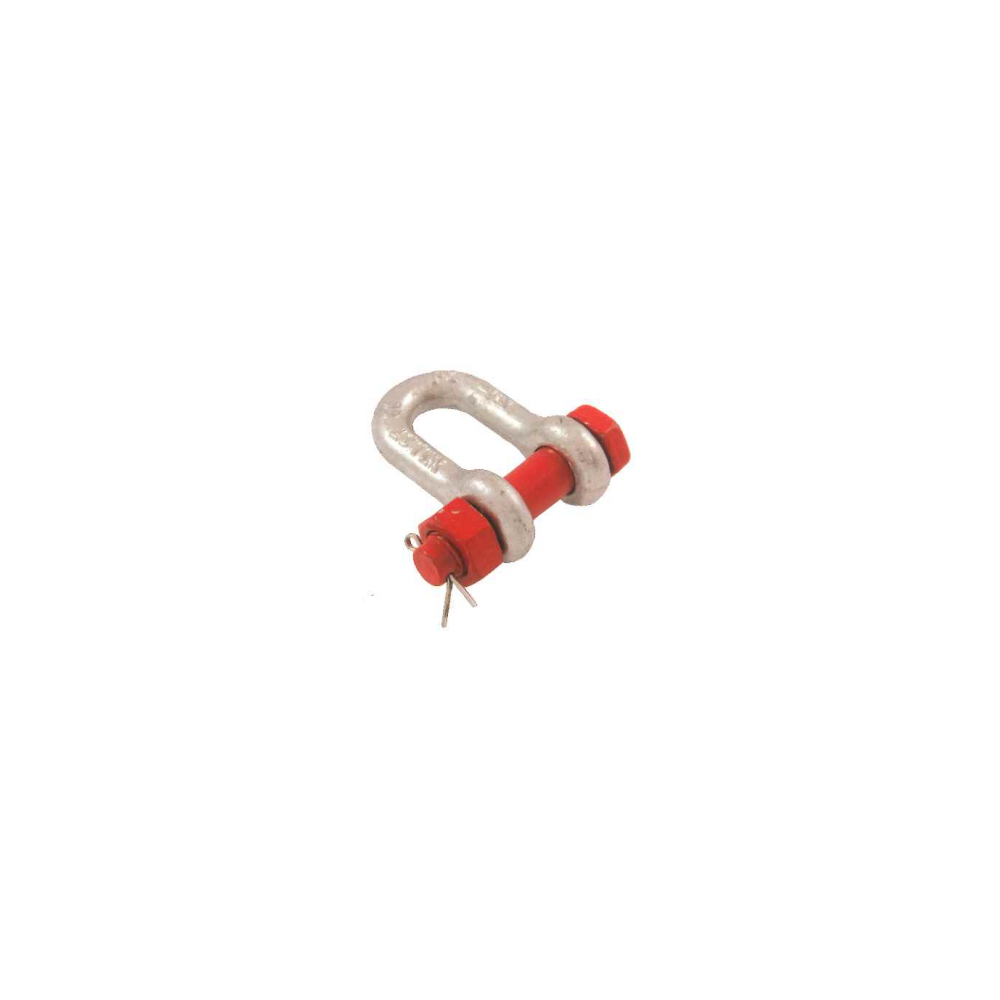

^La Manille Droite Boulonnée Goupillée de référence MHDG de la marque Pramac est un accessoire de levage. Ce produit est fabriqué avec un corps en acier C45 et un axe en acier allié. La finition du corps de la manille est en zingué blanc et l'axe est peint en rouge.
La manille est disponible pour les diamètres allant de 11 mm à 38 mm et pour une CMU allant de 1T à 13T5. Le coefficient de sécurité de la manille est de 5.
La manille droite boulonnée goupillée est un élément indispensable dans de nombreuses applications industrielles et commerciales. Utilisée pour connecter des câbles, des chaînes ou d'autres dispositifs de levage, cette manille offre une solution sécurisée et fiable pour des opérations diverses. Sa conception robuste et sa capacité à supporter des charges importantes en font un outil polyvalent dans les secteurs de la construction, de la marine, de l'agriculture et bien d'autres encore. La manille droite boulonnée goupillée est facile à installer et à utiliser, offrant une grande flexibilité dans diverses conditions de travail.
La forme "D" (droite) de la manille MHDG est spécifiquement conçue pour les tractions dans l'axe. Contrairement à une manille lyre, sa morphologie étroite empêche le glissement latéral de l'élingue ou de la chaîne, garantissant que l'effort reste parfaitement centré. Couplée au système de verrouillage par boulon et goupille, elle offre une stabilité de connexion inégalée pour les levages verticaux et les installations fixes soumises à des vibrations.
Ce modèle boulonné et goupillé est la référence pour les montages permanents ou de longue durée. Là où une manille à vis pourrait se desserrer sous l'effet de mouvements répétés ou de chocs, le système d'axe traversant avec goupille fendue assure un verrouillage mécanique total. C'est l'accessoire de levage indispensable pour sécuriser vos jonctions de chaînes ou de câbles dans des environnements industriels où la sécurité ne tolère aucune approximation.
L'un de ses principaux avantages est sa résistance aux charges de traction, ce qui en fait un choix idéal pour les opérations de levage et de fixation. De plus, sa construction en acier allié ou en acier inoxydable lui confère une durabilité exceptionnelle, même dans des environnements difficiles. En optant pour une manille droite boulonnée goupillée, les entreprises peuvent garantir la sécurité de leurs opérations tout en assurant une efficacité maximale. Découvrez dès maintenant les avantages d'utilisation de cette manille polyvalente et trouvez celle qui convient le mieux à vos besoins spécifiques.
Vous souhaitez des renseignements sur ce produit ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.
Détails du produit

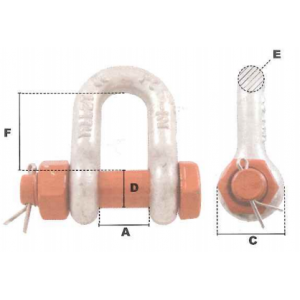

^| Référence | D | CMU | E | A | C | F | Poids | Devis | |
| [mm] | [t] | [mm] | [pouces] | [mm] | [mm] | [mm] | [kg] | ||
| MHDG111 | 11 | 1.00 | 9.5 | 3/8 | 17 | 24.5 | 32 | 0.17 | |
| MHDG113 | 13 | 1.50 | 11.1 | 7/16 | 18 | 27 | 36.5 | 0.20 | |
| MHDG116 | 16 | 2.00 | 12.7 | ½ | 21 | 32 | 41.5 | 0.37 | |
| MHDG119 | 19 | 3.25 | 15.8 | 5/8 | 27 | 40 | 51 | 0.69 | |
| MHDG122 | 22 | 4.75 | 19.1 | ¾ | 32 | 48 | 60.5 | 1.135 | |
| MHDG125 | 25 | 6.50 | 22.2 | 7/8 | 37 | 54 | 71.5 | 1.70 | |
| MHDG128 | 28 | 8.50 | 25 | 1 | 43 | 60 | 81 | 2.42 | |
| MHDG132 | 32 | 9.50 | 28 | 1 1/8 | 46 | 66 | 90 | 3.53 | |
| MHDG135 | 35 | 12.00 | 32 | 1 ¼ | 51 | 76 | 100 | 4.84 | |
| MHDG138 | 38 | 13.50 | 36 | 1 3/8 | 57 | 84 | 111 | 6.56 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
