Manille droite G-4153 axe boulonné goupillé
GPGDMB19
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description
^La manille droite Green Pin® référence G-4153 est un accessoire de levage haute résistance conçu pour assurer la jonction sécurisée entre vos élingues, points d'ancrage et charges lourdes. Équipée d'un axe boulonné et sécurisé par une goupille de retenue, elle offre un verrouillage mécanique parfait qui élimine tout risque de dévissage accidentel sous l'effet des vibrations ou de la rotation de la charge.
Fonctionnement de la manille droite Green Pin® G-4153

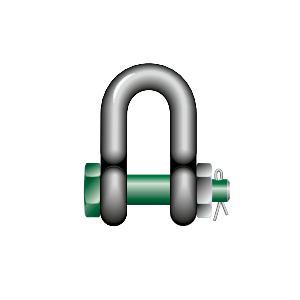

La manille droite s'insère directement dans les maillons, œillets ou crochets pour constituer un point d'accroche rigide aligné dans l'axe de traction. L'axe traversant est serré par un écrou puis verrouillé mécaniquement grâce à une goupille fendue insérée à l'extrémité de l'axe. Ce système à triple sécurité prévient tout glissement ou desserrage, rendant la manille idéale pour les montages permanents ou semi-permanents.
Caractéristiques techniques de la manille droite Green Pin® G-4153
- CMU (Charge Maximale d'Utilisation) : 2 t, 3,25 t, 4,75 t, 6,5 t, 8,5 t, 9,5 t, 12 t, 13,5 t, 17 t, 25 t, 35 t, 42,5 t, 55 t, 85 t
- Matériau : Corps et axe forgés en acier allié haute résistance
- Finition : Galvanisation à chaud assurant une protection anticorrosion optimale
- Verrouillage : Axe boulonné avec goupille de sécurité
- Coefficient de sécurité : 6:1 (charge de rupture garantie à 6 fois la CMU)
- Température d'utilisation : de -40 °C jusqu'à +200 °C
- Normes : Conforme à la norme EN 13889, ASME B30.26 et à la Directive Machines 2006/42/CE
Règles de sécurité et normes de la manille droite Green Pin® G-4153
Avant chaque opération de levage, vérifiez l'état général du corps forgé et l'absence de déformation. Assurez-vous que l'écrou est parfaitement vissé et bloqué par sa goupille de sécurité, et que la lisibilité du marquage de la CMU est garantie. Veillez à exercer la traction dans l'axe vertical de la manille. Ce matériel est soumis à la Vérification Générale Périodique (VGP) annuelle selon l'arrêté du 1er mars 2004.
Détails du produit

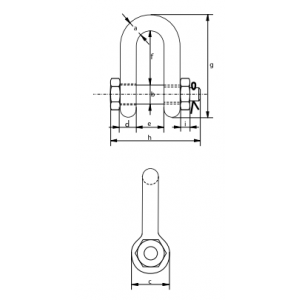

^| Référence | CMU en T | Diamètre corps | Diamètre axe | Diamètre œil | Largeur oeil | Largeur intérieure | Longueur intérieure | Longueur | Longueur axe | Epaisseur écrou | Poids unitaire | Devis |
| A en mm | B en mm | C en mm | D en mm | E en mm | F en mm | G en mm | H en mm | i en mm | kg | |||
| GPGDMB13 | 2 | 13.5 | 16 | 34 | 13 | 22 | 43 | 81 | 82 | 13 | 0.39 | |
| GPGDMB16 | 3,25 | 16 | 19 | 40 | 16 | 27 | 51 | 97 | 98 | 17 | 0.67 | |
| GPGDMB19 | 4,75 | 19 | 22 | 46 | 19 | 31 | 59 | 112 | 114 | 19 | 1.08 | |
| GPGDMB22 | 6,5 | 22 | 25 | 52 | 22 | 36 | 73 | 134 | 130 | 22 | 1.66 | |
| GPGDMB25 | 8,5 | 25 | 28 | 59 | 25 | 43 | 85 | 154 | 150 | 25 | 2.46 | |
| GPGDMB28 | 9,5 | 28 | 32 | 66 | 28 | 47 | 90 | 167 | 166 | 27 | 3.4 | |
| GPGDMB32 | 12 | 32 | 35 | 72 | 32 | 51 | 94 | 180 | 178 | 30 | 4.51 | |
| GPGDMB35 | 13,5 | 35 | 38 | 80 | 35 | 57 | 115 | 209 | 197 | 33 | 6.1 | |
| GPGDMB38 | 17 | 38 | 42 | 88 | 38 | 60 | 127 | 230 | 202 | 19 | 7.63 | |
| GPGDMB45 | 25 | 45 | 50 | 103 | 45 | 74 | 149 | 271 | 249 | 23 | 12.88 | |
| GPGDMB50 | 35 | 50 | 57 | 111 | 50 | 83 | 171 | 305 | 269 | 26 | 17.35 | |
| GPGDMB57 | 42,5 | 57 | 65 | 130 | 57 | 95 | 190 | 345 | 301 | 29 | 25.94 | |
| GPGDMB65 | 55 | 65 | 70 | 145 | 65 | 105 | 203 | 376 | 330 | 32 | 35.33 | |
| GPGDMB75 | 85 | 75 | 83 | 162 | 73 | 127 | 229 | 427 | 380 | 39 | 52.97 |
Pourquoi privilégier un axe boulonné goupillé par rapport à un axe vissé simple ?
L'axe boulonné goupillé apporte une sécurité totale contre le desserrage accidentel provoqué par des mouvements de charge, des frottements ou des vibrations répétées. Il est fortement préconisé pour des installations durables, fixes ou semi-permanentes.
Comment choisir la bonne CMU pour la manille Green Pin® G-4153 ?
La Charge Maximale d'Utilisation (CMU) de la manille doit correspondre à la masse de la charge à lever tout en tenant compte de la configuration de l’élingage et des facteurs d'angle. La capacité nominale de la manille doit toujours être au moins égale à celle de l'élingue associée.
La manille Green Pin® G-4153 résiste-t-elle aux intempéries ?
Oui, sa finition par galvanisation à chaud lui confère une excellente tenue face à la rouille et aux environnements agressifs extérieurs (chantiers BTP, zones maritimes, industrie lourde).
Cette manille Green Pin® G-4153 est-elle soumise à des vérifications périodiques ?
Oui. En tant qu'accessoire de levage, la manille Green Pin® G-4153 est soumise à la Vérification Générale Périodique (VGP) annuelle obligatoire (arrêté du 1er mars 2004). Nos ateliers qualifiés assurent ce service de contrôle et de maintenance.
