Manille lyre à piton à oeil
MLY105
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

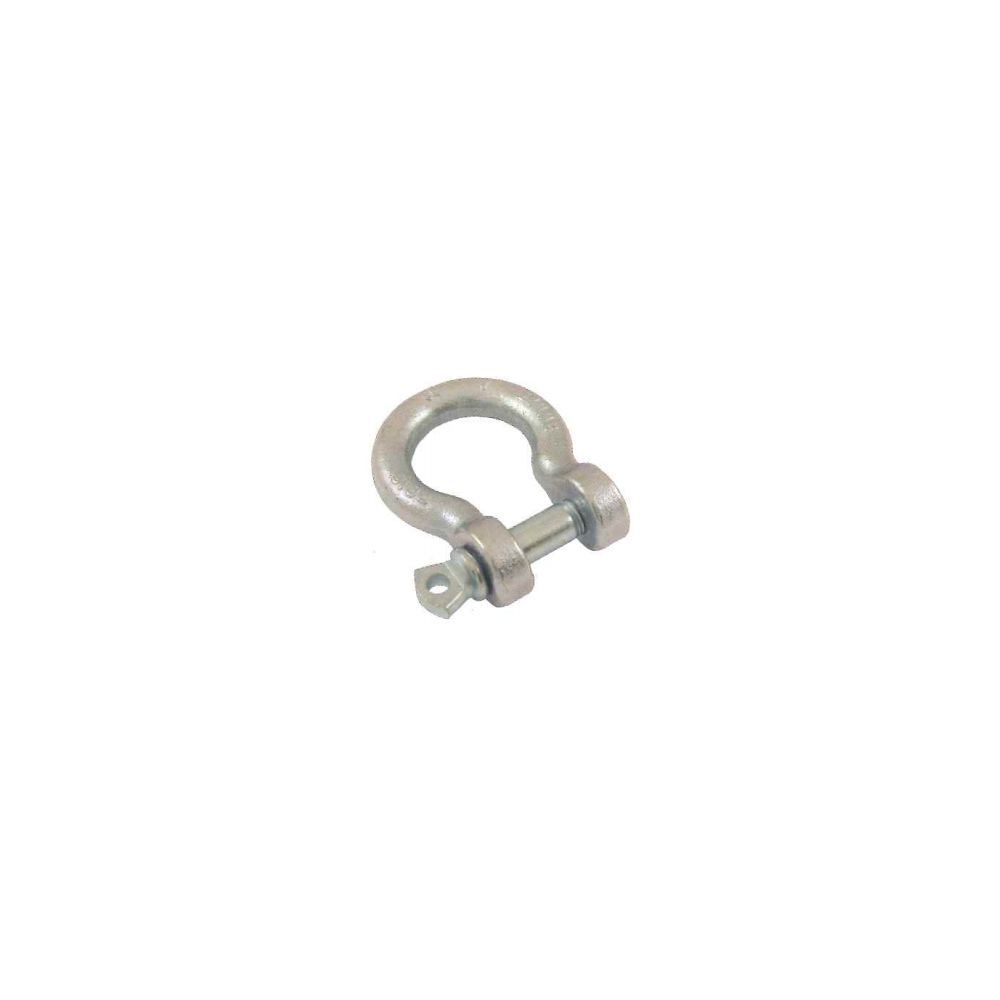

^La Manille Lyre à Piton à Oeil de la marque Pramac, référence MLY, est un accessoire de levage indispensable pour assurer la liaison entre une charge et les organes de préhension (élingues, crochets, chaînes). Fabriquée en acier C15E estampé, elle bénéficie d'une finition en zingué blanc qui lui confère une excellente résistance aux agressions extérieures. Sa forme en lyre élargie permet une plus grande liberté de mouvement et s'avère idéale pour la reprise d'efforts multidirectionnels ou l'assemblage de plusieurs cordages.
Caractéristiques techniques de la manille lyre à piton à œil
- Matériau : Acier C15E estampé robuste.
- Finition : Traitement zingué blanc pour une protection accrue contre la corrosion.
- Filetage : Taraudage ISO précis pour un vissage fluide et sécurisé du piton.
- Capacités (CMU) : Déclinaisons disponibles de 100 kg à 5 000 kg (5 tonnes).
- Dimensions : Diamètres d'axe allant de 5 mm à 41 mm pour s'adapter à toutes les configurations.
Coefficient de sécurité : 5.
Conception et sécurité de la manille lyre à piton à œil
Grâce à sa fabrication rigoureuse en acier estampé et son taraudage ISO, la manille MLY offre une fiabilité mécanique optimale. Conformément à la réglementation des dispositifs de levage, chaque pièce est marquée de sa Charge Maximale d'Utilisation (CMU). Ce produit affiche un coefficient de sécurité de 5, ce qui signifie que sa charge de rupture minimale est cinq fois supérieure à sa CMU nominale, garantissant une sécurité maximale lors des manœuvres.
Applications et maintenance de la manille lyre à piton à œil
Ces manilles lyres sont particulièrement adaptées aux applications spécifiques nécessitant une connexion amovible mais hautement sécurisée : levage de charges lourdes, haubanage, assemblage de structures ou opérations de remorquage. Elles sont largement utilisées dans le bâtiment, les industries minières, pétrolières, gazières et le secteur maritime.
Rappel de sécurité : Comme tout équipement de levage, les manilles MLY imposent une maintenance régulière. Elles doivent être inspectées périodiquement par une personne compétente (usure, déformation, état du filetage) avant chaque mise en service afin de garantir l'intégrité des opérations.
Détails du produit

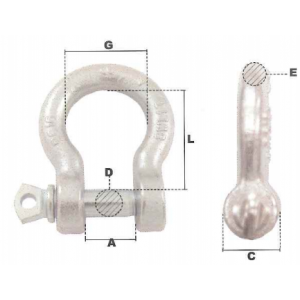

^| Référence | D | CMU | A | C | E | L | G | Poids | Devis |
| [mm] | [kg] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| MLY105 | 5 | 100 | 8 | 10 | 5 | 20 | 15 | 0.02 | |
| MLY106 | 6 | 160 | 12 | 12 | 6 | 24 | 18 | 0.03 | |
| MLY108 | 8 | 250 | 15 | 16 | 8 | 32 | 24 | 0.07 | |
| MLY110 | 10 | 400 | 18 | 20 | 10 | 38 | 30 | 0.13 | |
| MLY112 | 12 | 630 | 22 | 24 | 12 | 50 | 36 | 0.23 | |
| MLY114 | 14 | 800 | 25 | 28 | 14 | 56 | 42 | 0.37 | |
| MLY116 | 16 | 1000 | 28 | 32 | 16 | 64 | 48 | 0.56 | |
| MLY118 | 18 | 1300 | 35 | 36 | 18 | 72 | 54 | 0.78 | |
| MLY120 | 20 | 1600 | 38 | 40 | 20 | 80 | 60 | 1.09 | |
| MLY122 | 22 | 2000 | 44 | 49 | 22 | 85 | 66 | 1.55 | |
| MLY125 | 25 | 2500 | 50 | 57 | 25 | 95 | 75 | 2.21 | |
| MLY128 | 28 | 3150 | 54 | 58 | 27 | 110 | 81 | 2.98 | |
| MLY132 | 32 | 4000 | 68 | 64 | 31 | 120 | 93 | 4.17 | |
| MLY141 | 41 | 5000 | 75 | 80 | 38 | 155 | 115 | 7.70 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
