Manille HR lyre à vis
C210-3/16
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

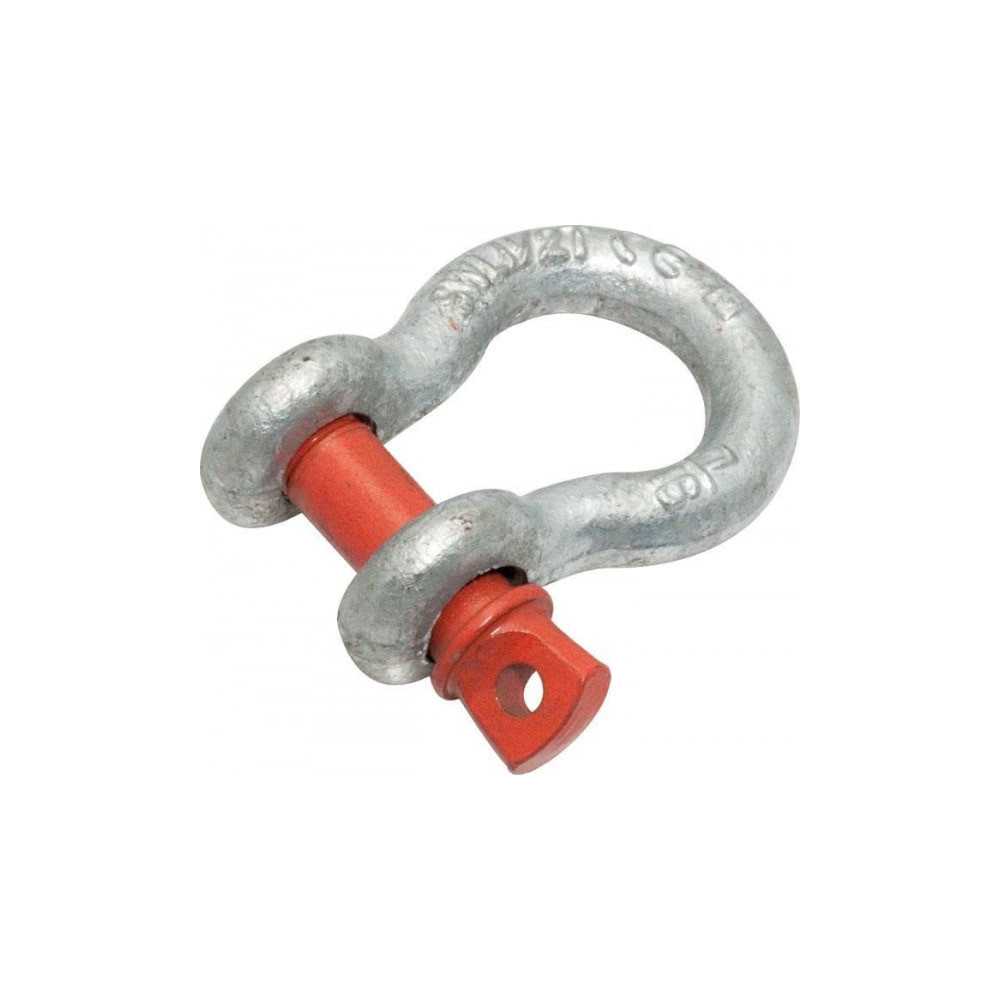

^La manille lyre à vis haute résistance (HR) à vis, référence C-210 de la marque Cardon, est un accessoire de levage de qualité professionnelle, indispensable pour connecter de manière fiable et sécurisée des charges lourdes. Sa conception technique répond aux exigences des environnements industriels et de manutention les plus rigoureux, offrant un excellent compromis entre flexibilité d'utilisation et robustesse.
Caractéristiques techniques de la manille HR lyre à vis
- Type : Manille lyre (oméga) à vis haute résistance
- Référence : C-210
- Marque : Cardon
- Plage de diamètres : 6 mm à 70 mm
- Capacité Maximale d'Utilisation (CMU) : de 0,33 T (330 kg) à 55 T (55 000 kg)
- Coefficient de sécurité : 5 (rapport entre la charge de rupture et la CMU)
- Finition : Galvanisée à chaud
- Verrouillage : Axe fileté à visser)
- Conformité : Marquage CE, marquage de traçabilité (CMU, Ø, fabricant)
Pourquoi choisir la forme lyre de la manille HR lyre à vis ?
La géométrie spécifique en forme de lyre (ou profil "oméga") de la manille C-210 offre un corps arrondi élargi. Cette configuration présente des avantages mécaniques majeurs :
- Polyvalence d'accrochage : permet d'accueillir des connexions larges, telles que plusieurs brins d'élingues textiles (sangles) ou de chaînes, sans risque de compression ou de chevauchement.
- Répartition des forces : assure une excellente répartition de la charge et offre une grande liberté de mouvement au point d'ancrage.
- Alignement naturel : évite les points de tension excessifs en garantissant l'alignement naturel de la charge pendant les manœuvres de levage.
Ergonomie de l'axe à vis et sécurité de la manille lyre HR à vis
Équipée d'un axe fileté robuste et de haute précision, la manille C-210 est optimisée pour les opérations nécessitant des montages et démontages fréquents sur le terrain. Le mécanisme de vis de serrage assure un verrouillage ferme et sûr, réduisant drastiquement le risque de desserrage accidentel sous l'effet des manipulations.
Note de sécurité : Pour les installations permanentes ou soumises à de fortes vibrations continues, l'utilisation de modèles à boulon et goupille reste recommandée.
Résistance et conformité industrielle de la manille lyre HR à vis
La manille C-210 bénéficie d'un traitement par galvanisation à chaud, lui conférant une protection anticorrosion supérieure pour évoluer durablement dans des milieux extérieurs ou industriels contraignants. Avec un coefficient de sécurité de 6, ce matériel garantit une marge de rupture rigoureuse conforme aux standards du levage. Chaque pièce intègre des marquages clairs et indélébiles : diamètre, CMU, identification du fabricant et marquage CE.
Détails du produit

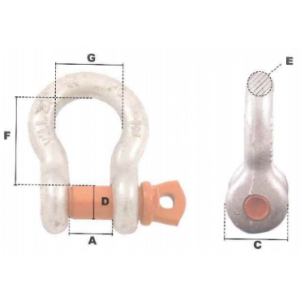

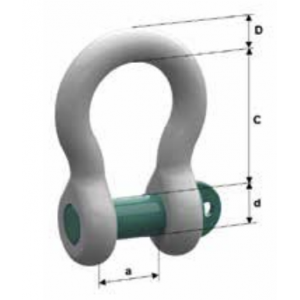

^| Référence | C.M.U | D | d | a | C | Devis |
| [t] | [mm] | [mm] | [mm] | [mm] | ||
| C210-3/16 | 0,33 | 5 | 6 | 10 | 22 | |
| C210-1/4 | 0,5 | 7 | 7,9 | 12,3 | 27,5 | |
| C210-5/16 | 0,75 | 8 | 8,4 | 12,8 | 30,6 | |
| C210-3/8 | 1 | 10 | 11 | 17,5 | 37 | |
| C210-7/16 | 1,5 | 11 | 11,6 | 19,6 | 40,9 | |
| C210-1/2 | 2 | 12,7 | 16 | 20,5 | 47,5 | |
| C210-5/8 | 3,25 | 18 | 19 | 28 | 60,5 | |
| C210-3/4 | 4,75 | 20,5 | 22 | 32 | 72 | |
| C210-7/8 | 6,5 | 24,5 | 25 | 38,5 | 84 | |
| C210-1 | 8,5 | 27,5 | 28 | 44,( | 95,5 | |
| C210-1-1/8 | 9,5 | 29 | 32 | 46 | 108 | |
| C210-1-1/4 | 12 | 32 | 35 | 51 | 119 | |
| C210-1-3/8 | 13,5 | 35 | 38 | 58 | 133 | |
| C210-1-1/2 | 17 | 38 | 42 | 60,5 | 146 | |
| C210-1-3/4 | 25 | 47 | 50 | 76,6 | 178 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
