Manille lyre à vis
GPGHBB05
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

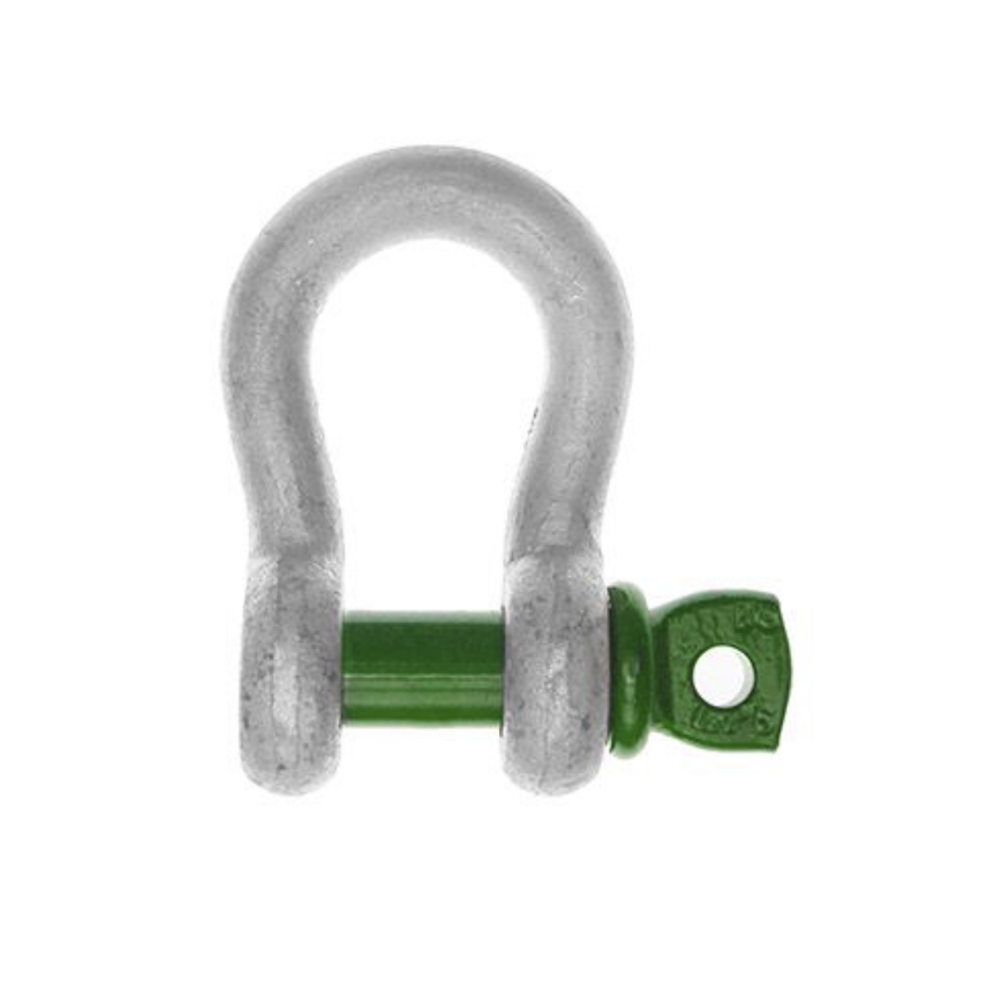

^La manille lyre standard à axe vissé Green Pin® (référence G-4161) est un accessoire de levage haut de gamme destiné aux applications industrielles et de manutention exigeantes. Grâce à sa forme en lyre, elle offre un espace intérieur élargi, parfaitement adapté pour recevoir plusieurs élingues (monobrin ou multibrin) ou des composants de levage volumineux.
Pourquoi opter pour un axe vissé comme celui de la manille lyre standard à axe vissé
L'axe vissé de la manille G-4161 permet un montage et un démontage simples, rapides et sans outils spécifiques. Cette caractéristique en fait le choix idéal pour les chantiers et les ateliers où les configurations de levage changent fréquemment. De plus, le pas de vis de l'axe s'insère en totalité dans l'œil de la manille : cette conception affleurante élimine les aspérités et limite l'usure par frottement des autres composants de votre ligne de levage, comme les câbles en acier ou les élingues textiles.
Caractéristiques techniques de la manille lyre standard à axe vissé
- Matériau de haute technicité : Corps et axe fabriqués en acier haute résistance de nuance 6, ayant subi un traitement thermique de trempe et revenu pour une résilience maximale.
- Finition et durabilité : Revêtement par galvanisation à chaud garantissant une excellente protection contre la corrosion et une longévité accrue en milieux extérieurs ou agressifs.
- Plage de charge : Disponible dans une large gamme de diamètres (de 6 à 70 mm) pour couvrir des Charges Maximales d'Utilisation (CMU) allant de 0,5 à 55 tonnes.
- Résistance thermique : Opérationnelle en conditions extrêmes, sous des températures oscillant entre -40°C et +200°C.
- Sécurité maximale : Dispose d'un coefficient de sécurité de 6, ce qui signifie que la charge de rupture minimale est égale à 6 fois la CMU.
Normes, certifications et conformité de la manille lyre standard à axe vissé
Ce produit haut de gamme répond aux exigences de sécurité les plus strictes du secteur du levage :
- Norme européenne : EN 13889.
- Spécification américaine : Conforme aux exigences de performance de la norme US Fed. Spec. RR-C-271 Type IVA Class 2, Grade A.
- Homologations maritimes et industrielles : Certifiée par des organismes reconnus tels que la DNV GL, l'ABS PDA, et l'ABS MA.
- Traçabilité : Livrable avec déclarations et certificats de conformité (2.1, 2.2, 3.1, MTCa...).
Détails du produit

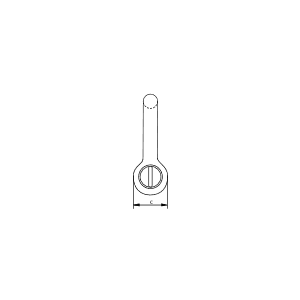

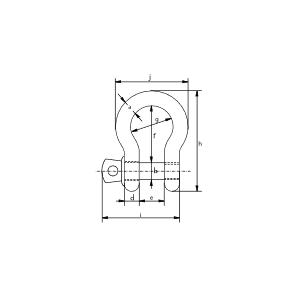

^| Référence | C.M.U | A | B | C | D | E | F | G | H | I | J | Poids | Devis |
| [t] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| GPGHBB05 | 0,33 | 5 | 6 | 12 | 5 | 9.5 | 22 | 16 | 36 | 29.5 | 26 | 0.02 | |
| GPGHBB06 | 0.5 | 7 | 8 | 16.5 | 7 | 12 | 29 | 20 | 48.5 | 38 | 34 | 0.05 | |
| GPGHBB08 | 0.75 | 9 | 10 | 20 | 9 | 13.5 | 32 | 22 | 56 | 46.5 | 40 | 0.1 | |
| GPGHBB10 | 1 | 10 | 11 | 22.5 | 10 | 17 | 36.5 | 26 | 63.5 | 54 | 46 | 0.14 | |
| GPGHBB11 | 1.5 | 11 | 13 | 26.5 | 11 | 19 | 43 | 29 | 74 | 59.5 | 51 | 0.19 | |
| GPGHBB13 | 2 | 13.5 | 16 | 34 | 13 | 22 | 51 | 32 | 89 | 73 | 58 | 0.36 | |
| GPGHBB16 | 3.25 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 89 | 75 | 0.63 | |
| GPGHBB19 | 4.75 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 103 | 89 | 1.01 | |
| GPGHBB22 | 6.5 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 119 | 102 | 1.5 | |
| GPGHBB25 | 8.5 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 137 | 118 | 2.21 | |
| GPGHBB28 | 9.5 | 28 | 32 | 66 | 28 | 47 | 108 | 75 | 185 | 153 | 131 | 3.16 | |
| GPGHBB32 | 12 | 32 | 35 | 72 | 32 | 51 | 115 | 83 | 201 | 170 | 147 | 4.31 | |
| GPGHBB35 | 13.5 | 35 | 38 | 80 | 35 | 57 | 133 | 92 | 227 | 186 | 162 | 5.55 | |
| GPGHBB38 | 17 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 203 | 175 | 7.43 | |
| GPGHBB45 | 25 | 45 | 50 | 103 | 45 | 74 | 178 | 126 | 300 | 243 | 216 | 12.84 | |
| GPGHBB50 | 35 | 50 | 57 | 111 | 50 | 83 | 197 | 138 | 331 | 272 | 238 | 18.15 | |
| GPGHBB57 | 42.5 | 57 | 65 | 130 | 57 | 95 | 222 | 160 | 377 | 310 | 274 | 26.29 | |
| GPGHBB65 | 55 | 65 | 70 | 145 | 65 | 105 | 260 | 180 | 433 | 344 | 310 | 37.6 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
