Manille lyre boulonnée goupillée
C215-3/8
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

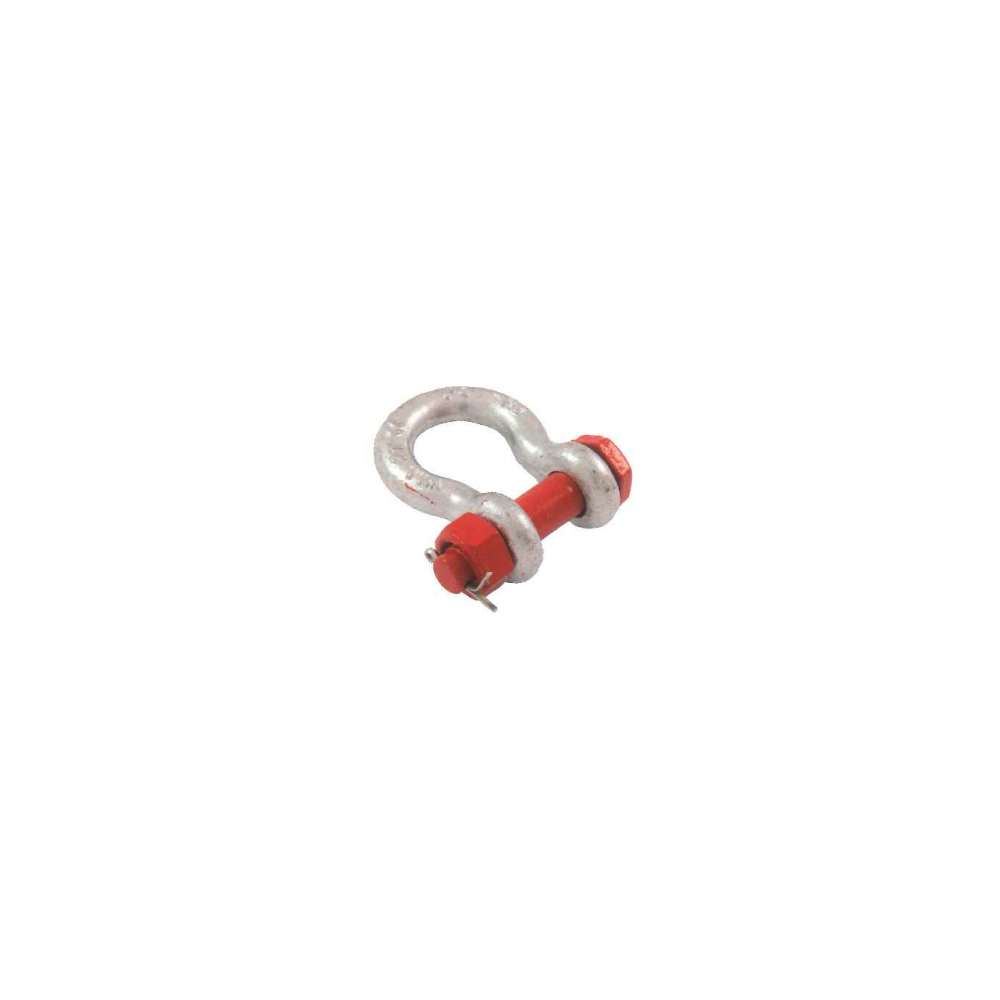

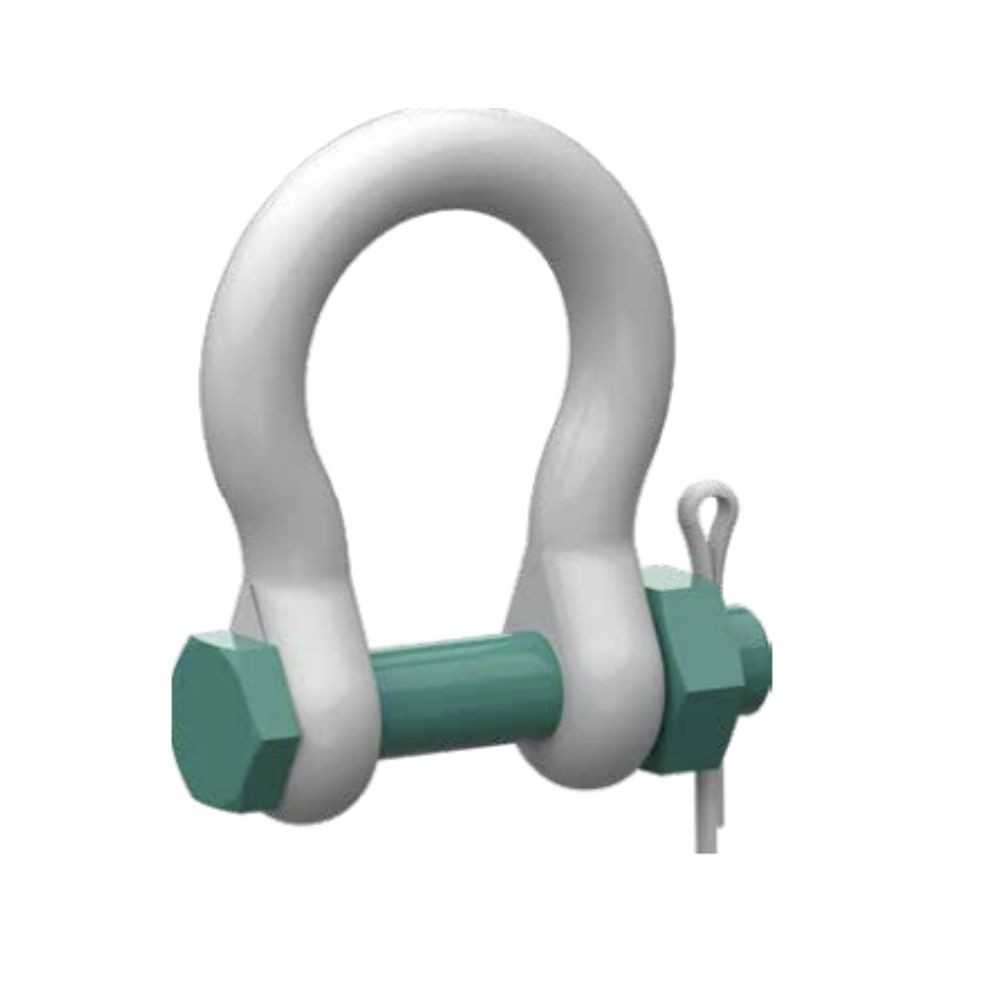

^La manille lyre boulonnée et goupillée de référence C-215 , conçue par la marque Cardon, est un accessoire de levage de haute technicité destiné aux chantiers exigeants et aux levages critiques. Contrairement aux modèles traditionnels à vis, la manille C-215 intègre un système de fermeture à double sécurité. Sa géométrie en forme de lyre est spécialement étudiée pour optimiser la répartition des efforts lors des configurations de levage complexes, notamment les montages multibrins et multi-directionnels.
Un système de double sécurité pour levages critiques avec la manille lyre boulonnée et goupillée
Le point fort de la manille C-215 réside dans son axe traversant boulonné, solidement verrouillé par un écrou et une goupille fendue. Ce dispositif mécanique empêche de manière absolue tout dévissage accidentel de l'axe, même lorsque l'accessoire est soumis à :
- De fortes vibrations continues.
- Des rotations ou des mouvements de torsion de la charge.
- Des frottements répétés contre des parois ou des structures de support.
Ce niveau de sécurité en fait l'accessoire privilégié pour les installations de levage fixes, permanentes ou de longue durée, offrant une fiabilité totale aux équipes opérationnelles.
Caractéristiques techniques de la manille lyre boulonnée et goupillée
- Large gamme de déclinaisons : Diamètre de 11 mm à 57 mm.
- Capacité Maximale d'Utilisation (CMU) : De 1T à 35T selon le modèle.
- Coefficient de sécurité : Égal à 5 fois la CMU (rupture théorique à 5:1).
- Traitement de surface : Galvanisation à chaud pour une excellente résistance à la corrosion en milieu extérieur.
- Traçabilité et conformité : Marquage complet et indélébile sur le corps (Marquage CE, CMU, Diamètre, Logo fabricant).
- Compatibilité : Permet la liaison sécurisée entre élingues (câble, chaîne, textile), anneaux de levage et crochets de palans.
Conseils d'utilisation et consignes de sécurité de la manille lyre boulonnée et goupillée
Pour maintenir un niveau de sécurité optimal et prévenir tout risque de rupture ou d'accident, l'application de protocoles stricts est requise :
- Contrôle avant mise en service : Un examen visuel doit être effectué par l'opérateur avant chaque levage.
- Critères de mise au rebut : Ne jamais utiliser la manille si l'axe présente une courbure ou si le corps est déformé.
- Interdiction de force : Ne jamais insérer ou ajuster l'axe en position de force à l'aide d'un marteau ou d'une cale.
- Respect des limites : Ne jamais dépasser la charge maximale d'utilisation (CMU) gravée sur le produit.
Besoin d'une configuration spécifique ou d'un conseil technique ?
Vous recherchez une CMU spécifique ou un diamètre supérieur pour vos opérations ? Notre service client est à votre disposition pour analyser vos besoins et établir un devis personnalisé.
- Téléphone : 03.28.25.93.88 (Du lundi au vendredi, de 8h à 17h)
E-mail : info@levagemanutention.com
Détails du produit

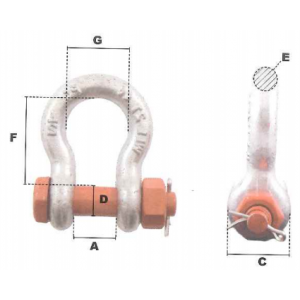

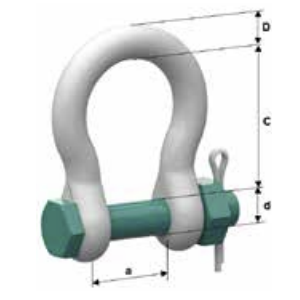

^| Référence | C.M.U | D | d | a | C | Devis |
| [t] | [mm] | [mm] | [mm] | [mm] | ||
| C215-1/4 | 0,5 | 7 | 7,9 | 12,3 | 27,5 | |
| C215-5/16 | 0,75 | 8 | 8,4 | 12,8 | 30,6 | |
| C215-3/8 | 1 | 10 | 11 | 17,5 | 37 | |
| C215-7/16 | 1,5 | 11 | 11,6 | 19,6 | 40,9 | |
| C215-1/2 | 2 | 12,7 | 16 | 20,5 | 47,5 | |
| C215-5/8 | 3,25 | 18 | 19 | 28 | 60,5 | |
| C215-3/4 | 4,75 | 20,5 | 22 | 32 | 72 | |
| C215-7/8 | 6,5 | 24,5 | 25 | 38,5 | 84 | |
| C215-1 | 8,5 | 27,5 | 28 | 44,5 | 95,5 | |
| C215-1-1/8 | 9,5 | 29 | 32 | 46 | 108 | |
| C215-1-1/4 | 12 | 32 | 35 | 51 | 119 | |
| C215-1-3/8 | 13,5 | 35 | 38 | 58 | 133 | |
| C215-1-1/2 | 17 | 38 | 42 | 60,5 | 146 | |
| C215-1-3/4 | 25 | 47 | 50 | 76,6 | 178 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
