MANILLE LYRE A BOULON

Référence GPGHMB06

Prendre RDV en ligne avec un expert

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

Téléchargement Notice

Paiement 100% sécurisé

Description

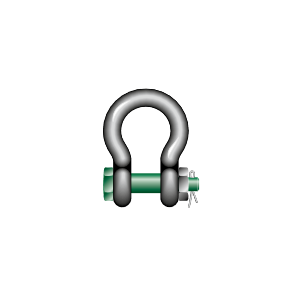

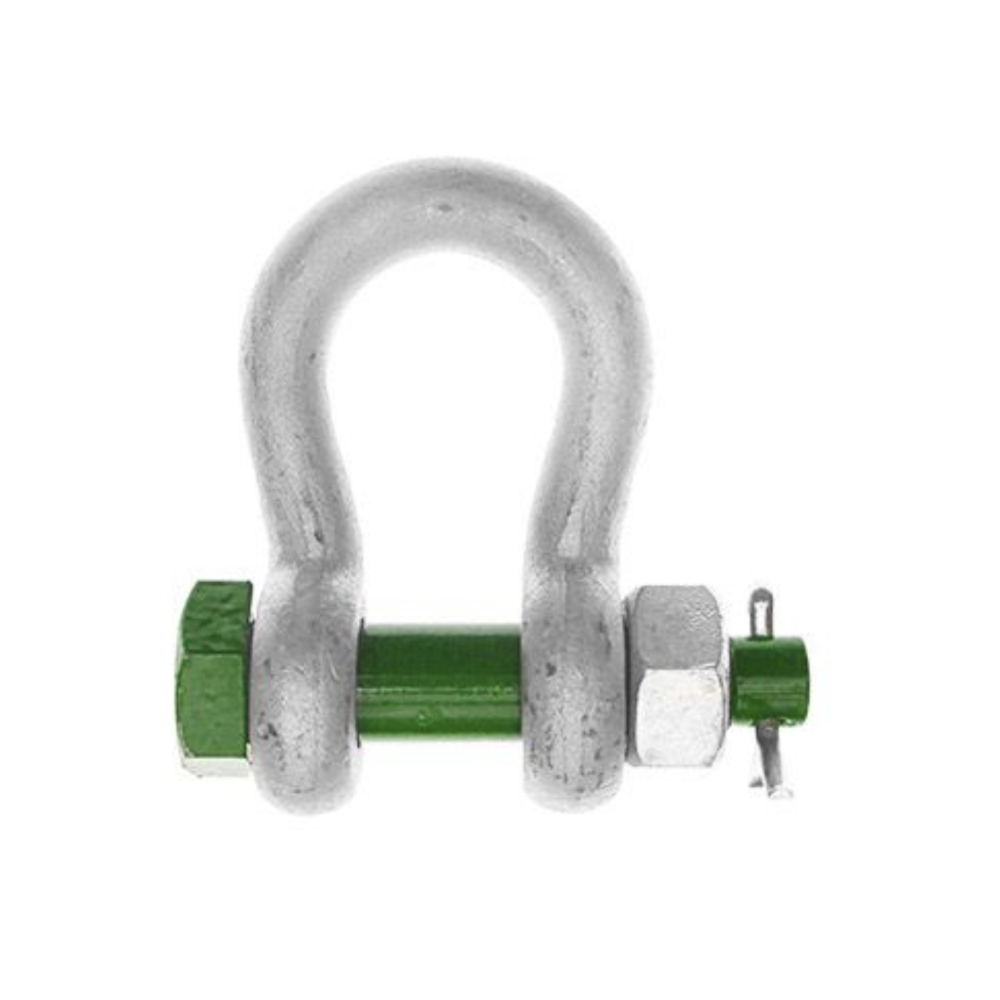

Levagemanutention.com vous propose une Manille Lyre Haute Resistance à Boulon de référence G-4163 de la marque Green Pin. Le produit que nous vous proposons est un accessoire de levage.

Elle est fabriquée en acier haute résistance (grade 60). Son axe est en acier allié. Cela garantit une résistance adéquate pour supporter des charges lourdes dans des environnements exigeants. Le revêtement galvanisé à chaud des manilles de la marque Green pin assure une durabilité sur le long terme.

La manille lyre à boulon est disponible pour des diamètres allant de 8 mm à 83 mm avec une CMU allant de 500 à 85000 kg.

Concernant la sécurité, la manille est dotée d'un double dispositif de sécurité (goupille fendue et axe boulonné) qui empêche tout dévissage accidentel de l'axe. Le coefficient de sécurité est obtenu en multipliant la CMU par 6.

Ce produit peut être utilisé dans des environnements dont la température est entre -40° et 200°C.

La manille lyre à boulon répond aux exigences de nombreuses certifications délivrées par des organismes reconnus comme DNV GL et d’autres normes comme la CE, l’ABS PDA, l’ABS MA, la 2.1, la 2.2, la 3.1, la MTCa ... Elle est également adaptée aux élingues monobrin ou multibrin.

Un contrôle régulier des manilles est exigé et cette inspection doit être effectuée conformément aux normes en vigueur. Ceci est nécessaire car les produits en cours d’utilisation peuvent être l’objet d’usure, d’utilisations abusives et de surcharges pouvant ainsi entraîner des déformations ou des altérations de la structure de la matière.

Vous souhaitez un renseignement sur ce produit ? Vous souhaitez une CMU ou un diamètre plus important ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.

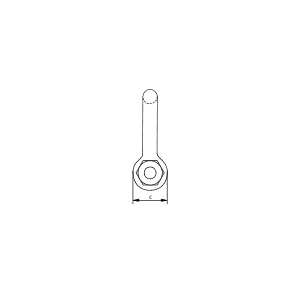

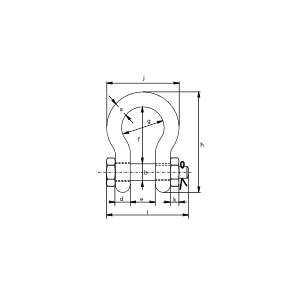

Détails du produit

Référence	CMU	Ø corps	Ø axe	Ø œil	Largeur œil	Largeur intérieure	Longueur intérieure	Largeur couronne	Longueur	Longueur axe	Largeur	Epaisseur écrou	Poids
	[t]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	J [mm]	K [mm]	[kg]
GPGHMB06	0.5	7	8	16.5	7	12	29	20	48.5	42	34	4	0.06
GPGHMB08	0.75	9	10	20	9	13.5	32	22	56	50	40	5	0.11
GPGHMB10	1	10	11	22.5	10	17	36.5	26	63.5	60	46	8	0.16
GPGHMB11	1.5	11	13	26.5	11	19	43	29	74	67	51	11	0.22
GPGHMB13	2	13.5	16	34	13	22	51	32	89	82	58	13	0.42
GPGHMB16	3.25	16	19	40	16	27	64	43	110	98	75	17	0.74
GPGHMB19	4.75	19	22	46	19	31	76	51	129	114	89	19	1.18
GPGHMB22	6.5	22	25	52	22	36	83	58	144	130	102	22	1.77
GPGHMB25	8.5	25	28	59	25	43	95	68	164	150	118	25	2.58
GPGHMB28	9.5	28	32	66	28	47	108	75	185	166	131	27	3.66
GPGHMB32	12	32	35	72	32	51	115	83	201	178	147	30	4.91
GPGHMB35	13.5	35	38	80	35	57	133	92	227	197	162	33	6.54
GPGHMB38	17	38	42	88	38	60	146	99	249	202	175	19	8.19
GPGHMB45	25	45	50	103	45	74	178	126	300	249	216	23	14.22
GPGHMB50	35	50	57	111	50	83	197	138	331	269	238	26	19.53
GPGHMB57	42.5	57	65	130	57	95	222	160	377	301	274	29	28.33
GPGHMB65	55	65	70	145	65	105	260	180	433	330	310	32	39.59
GPGHMB75	85	75	83	162	73	127	329	190	527	380	340	39	62
