Manille droite à piton à œil inox
MDI104
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

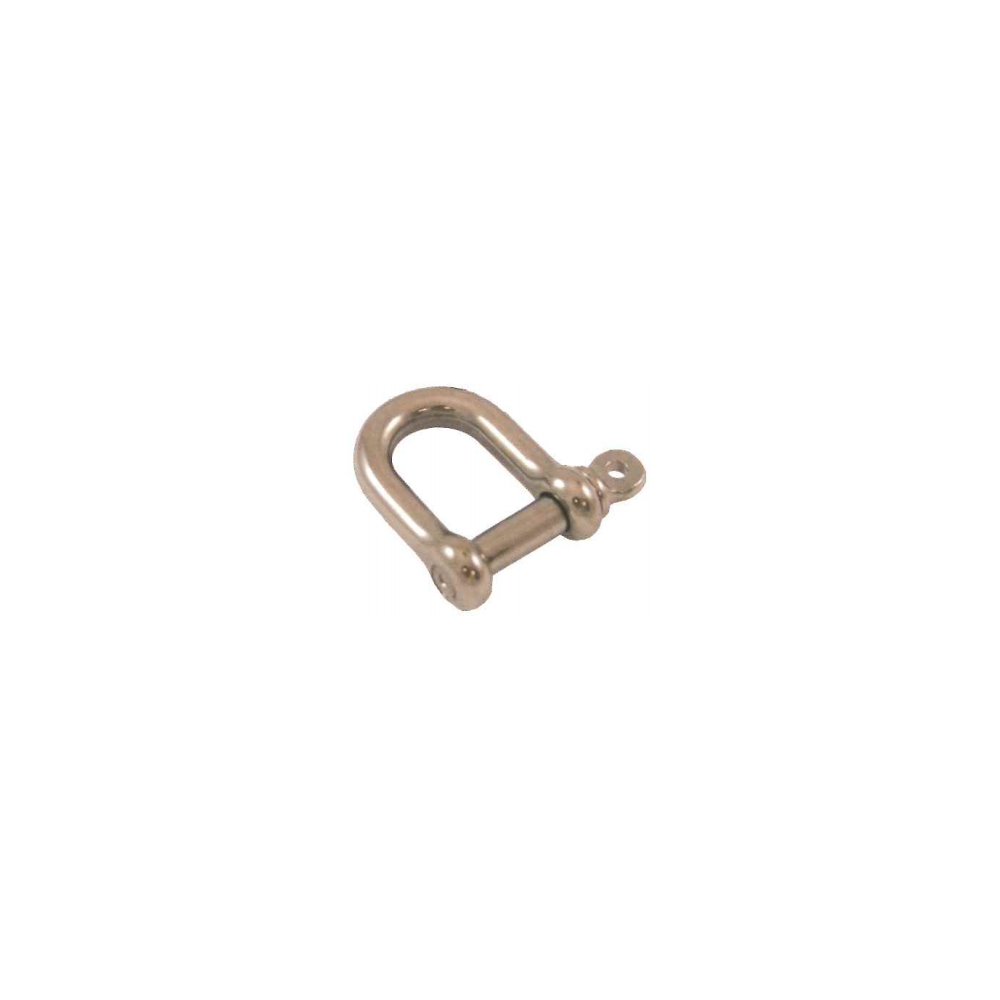

^La manille droite à piton à œil en acier inoxydable (modèle MDI) est un accessoire de levage conçu pour assurer la liaison sécurisée de vos câbles, chaînes et sangles. Grâce à sa conception droite et sa fabrication en inox AISI 316, elle offre une excellente résistance mécanique et une protection maximale contre la corrosion, convenant parfaitement aux exigences des secteurs maritimes, chimiques et industriels.
Fonctionnement de la manille droite à piton à œil inox
La manille inox s'utilise comme organe de jonction à l'extrémité des élingues (monobrins ou multibrins). Le piton à œil se visse directement dans le corps de la manille pour verrouiller l'assemblage. Ce système permet un montage et un démontage rapides sans outillage complexe, tout en garantissant la retenue axiale de la charge sous tension.
Caractéristiques techniques de la manille droite inox MDI
- Matériau : Acier inoxydable AISI 316
- Modèle : MDI
- Capacité de charge (CMU) : De 120 kg à 3 060 kg selon le diamètre
- Plage de diamètres : De 4 mm à 25 mm
- Coefficient de sécurité : 5
- Conditionnement : Livrée nue (sans câble)
Sécurité et vérifications de votre manille droite à piton à œil inox MDI
Avant chaque mise en service, contrôlez l'état général du corps de la manille et assurez-vous de l'absence de déformations ou de traces d'usure anormale sur le filetage du piton. Veillez à visser le piton à fond jusqu'à l'épaulement. Ne dépassez jamais la Capacité Maximale d'Utilisation (CMU) indiquée et assurez-vous que l'effort s'exerce bien dans l'axe de la manille pour éviter toute sollicitation en torsion.
Détails du produit

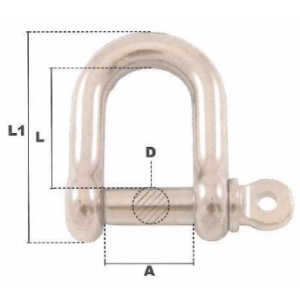

^| Référence | D | CMU | A | L | L1 | Poids | Devis |
| [mm] | [kg] | [mm] | [mm] | [mm] | [kg] | ||
| MDI104 | 4 | 120 | 8 | 15 | 26 | 0.007 | |
| MDI105 | 5 | 190 | 10 | 19 | 30 | 0.015 | |
| MDI106 | 6 | 360 | 12 | 23 | 39 | 0.03 | |
| MDI108 | 8 | 540 | 16 | 30.6 | 52 | 0.06 | |
| MDI110 | 10 | 720 | 20 | 39 | 65 | 0.125 | |
| MDI112 | 12 | 1080 | 24 | 49 | 78 | 0.20 | |
| MDI114 | 14 | 1260 | 28 | 55 | 90 | 0.31 | |
| MDI116 | 16 | 1680 | 32 | 65 | 103 | 0.51 | |
| MDI120 | 20 | 2400 | 38 | 74 | 130 | 0.90 | |
| MDI122 | 25 | 3060 | 50 | 99 | 162 | 1.74 |
Pourquoi choisir une manille droite en inox AISI 316 ?
L'acier inoxydable AISI 316 offre une résistance supérieure à la rouille et aux agents chimiques. Elle est particulièrement recommandée pour les environnements humides, marins ou soumis à des projections agressives.
Quel est l'intérêt du piton à œil sur la manille droite inox MDI ?
Le piton à œil permet de serrer ou desserrer l'axe manuellement ou à l'aide d'une tige/broche passée dans l'œil, ce qui facilite les manipulations fréquentes sur le chantier ou en atelier.
La manille droite inox MDI est-elle livrée complète avec un câble ?
Non, la manille est livrée nue. Cela vous laisse la liberté d'y associer le composant le plus adapté à votre application (élingue câble, chaîne ou sangle).
Comment déterminer le diamètre de la manille droite inox MDI adapté à mon besoin ?
Le choix de la manille dépend directement de la charge maximale utile (CMU) requise pour vos opérations de levage. Consultez le tableau des caractéristiques pour sélectionner le diamètre (4 à 25 mm) correspondant à la capacité de charge souhaitée.
