Goupille beta inox
WBTI102
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

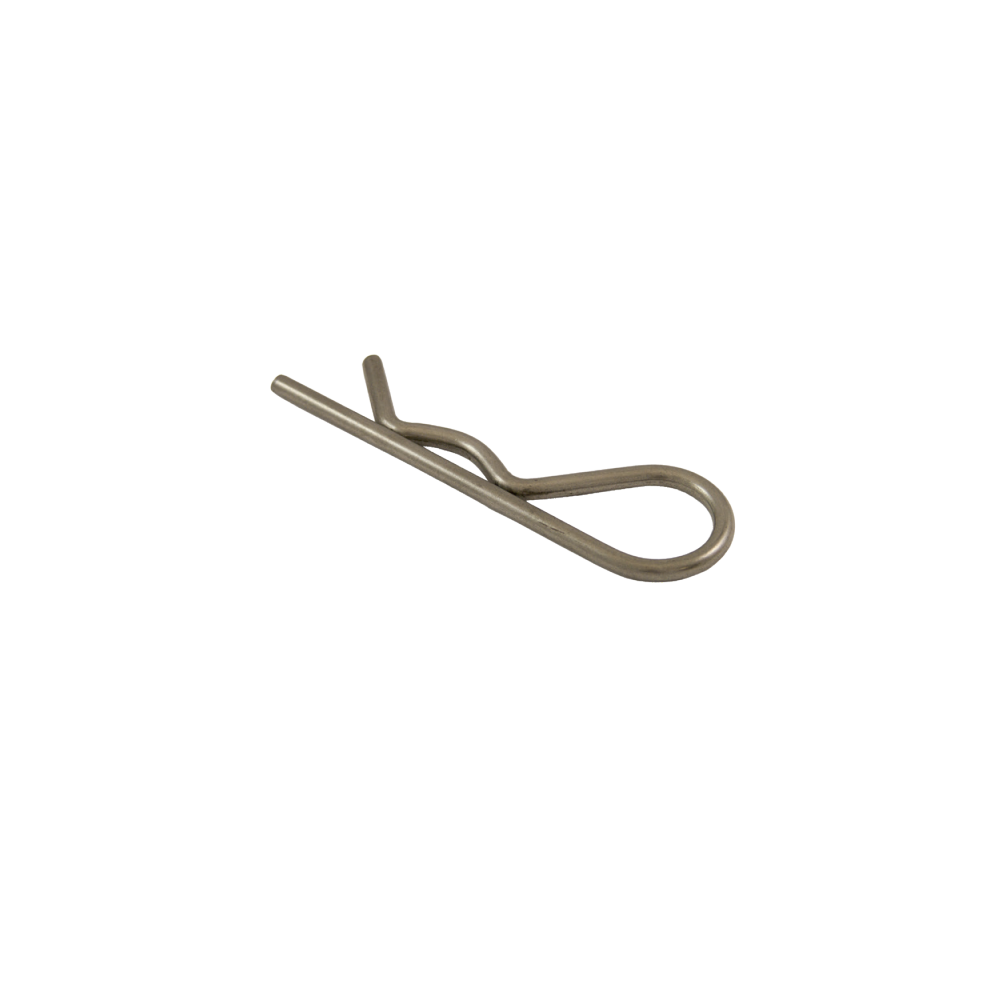

^La goupille Bêta en acier inoxydable AISI 304 est un composant de sécurité et de fixation incontournable pour bloquer les axes, goujons et broches de manutention. Grâce à sa géométrie spécifique à ressort, elle s'insère facilement dans le perçage de l'axe pour empêcher tout glissement ou désaccouplement intempestif sous l'effet des vibrations. Conçue en inox AISI 304, elle offre une excellente tenue face aux agressions atmosphériques et à l'humidité. Attention : ce produit est un accessoire de verrouillage/maintien d'axe et ne doit en aucun cas être utilisé comme point de levage direct.
Fonctionnement de la goupille Bêta inox
La goupille s'introduit transversalement dans le trou traversant de l'axe à sécuriser. Sa branche droite se glisse à travers le perçage tandis que sa branche ondulée vient épouser la forme cylindrique de l'axe. Par effet de ressort, la boucle exerce une pression continue qui maintient l'élément parfaitement bloqué. La dépose s'effectue simplement en tirant sur la tête de la goupille.
Caractéristiques techniques de la goupille Bêta inox
- Matériau : Acier inoxydable AISI 304 (Inox A2)
- Diamètres de fil : 2 mm, 3 mm, 4 mm, 5 mm, 6 mm
- Propriétés : Excellente résistance à la corrosion, démontable et réutilisable
- Conditionnement : Disponible à l'unité
- Usage : Verrouillage mécanique, sécurisation d'axes de manutention, d'équipements industriels et agricoles
Sécurité et installation de votre goupille Bêta inox
Sélectionnez le diamètre de la goupille en fonction du diamètre de perçage de votre axe pour garantir un maintien élastique optimal. Insérez la goupille jusqu'à ce que la branche ondulée s'enclenche fermement sur l'axe. Avant toute mise en service d'un équipement, contrôlez visuellement l'absence de déformation permanente du brin élastique ou de traces de corrosion sévère.
Détails du produit

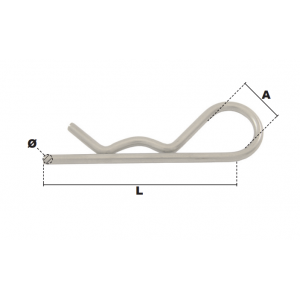

^| Référence | Diamètre [en mm] | A [en mm] | L [en mm] | Poids le % [ en Kg] | Devis |
| WBTI102 | 2 | 12 | 53 | 0.32 | |
| WBTI103 | 3 | 15 | 66 | 1 | |
| WBTI104 | 4 | 22 | 83 | 2,1 | |
| WBTI105 | 5 | 23 | 100 | 3,5 | |
| WBTI106 | 6 | 26 | 105 | 5,5 |
À quoi sert une goupille Bêta inox ?
Elle permet de bloquer rapidement et en toute sécurité un axe ou une broche en traversant son perçage. Son action ressort empêche le retrait accidentel de l'axe sous l'effet de mouvements ou de vibrations.
Peut-on utiliser la goupille Bêta inox pour suspendre ou lever des charges ?
Non, en aucun cas. La goupille Bêta est un organe de verrouillage d'axe et non un accessoire de levage porteur. Pour la manutention de charges suspendues, consultez nos manilles, crochets et élingues dédiés.
Pourquoi choisir l'inox AISI 304 pour une goupille Bêta ?
L'acier inoxydable AISI 304 offre une protection anticorrosion supérieure à l'acier galvanisé ou zingué. Il est idéal pour un usage en extérieur, en milieu humide ou dans des environnements industriels exposés aux intempéries.
Comment bien choisir le diamètre de sa goupille Bêta inox ?
Le diamètre de fil de la goupille (de 2 à 6 mm) doit correspondre au diamètre du trou traversant de votre axe. Un ajustement précis garantit un verrouillage optimal sans jeu excessif ni contrainte de montage exagérée.
