Description

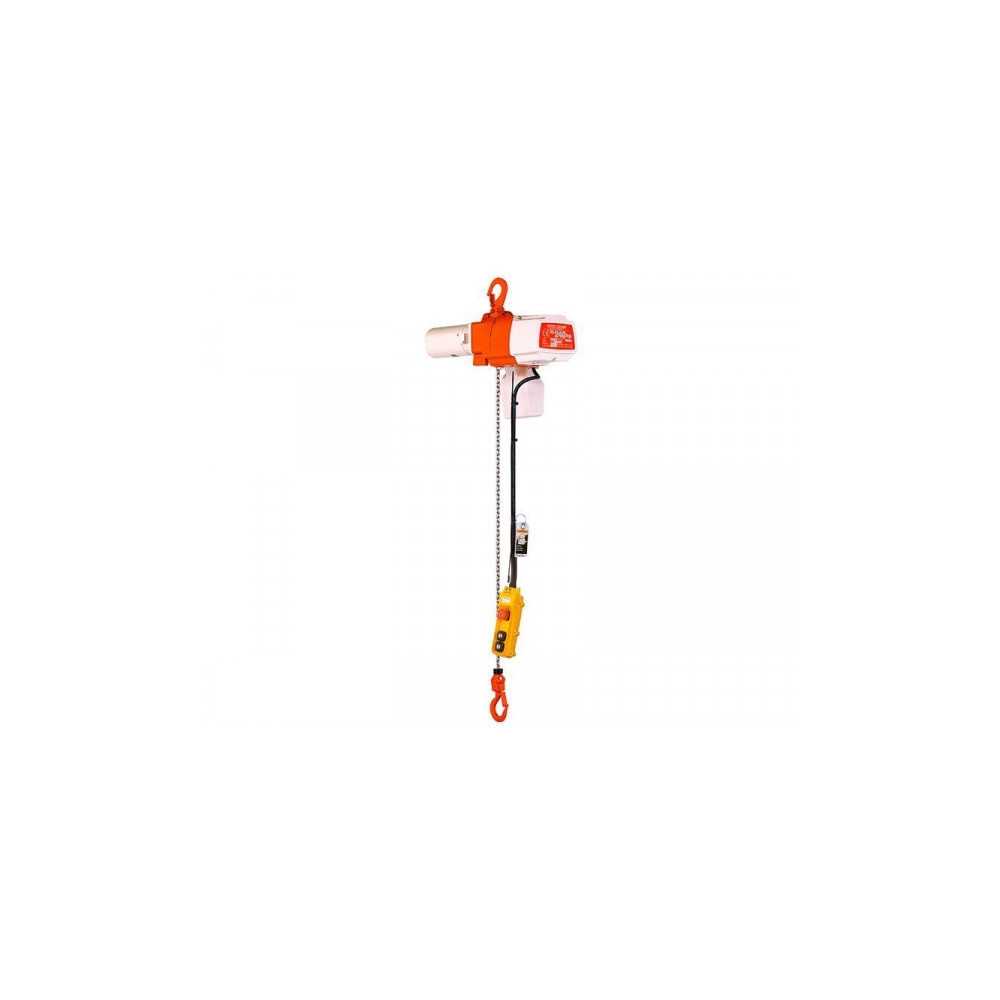

^Le palan électrique à chaîne Kito série ED est une solution de levage ultra-compacte, légère et performante, conçue pour un maniement rapide et sécurisé des charges. Équipé d'une suspension par crochet supérieur, il s'accroche facilement sur tout point d'ancrage fixe, potence ou chariot. Fonctionnant sur une alimentation monophasée standard 230 V, il s'intègre parfaitement dans les ateliers, les chantiers de construction, les zones de maintenance ou les sites industriels dépourvus de réseau triphasé.
Fonctionnement du palan électrique Kito ED
Le palan Kito ED fonctionne via un moteur monophasé puissant relié à un réducteur à engrenages de précision. La vitesse unique d'élévation (version 1AM) assure une montée et une descente fluides de la charge. Le freinage mécanique à disque combiné au système d'embrayage à friction garantit un maintien instantané et sûr de la charge en cas de coupure de courant, tout en prévenant les risques de surcharge. La commande s'effectue directement via une boîte à boutons suspendue ergonomique et étanche.
Caractéristiques techniques du palan électrique Kito ED
- Capacités (CMU) : 60 kg, 100 kg, 160 kg, 180 kg, 240 kg ou 480 kg (selon modèle)
- Suspension : Crochet supérieur orientable avec linguet de sécurité
- Tension d'alimentation : Monophasé 230 V / 50 Hz
- Vitesse de levage : 1 vitesse (gamme 1AM)
- Chaîne de levage : Acier allié nickelé haute résistance à l'usure et à la corrosion
- Poids propre : Extrêmement réduit (carter en aluminium moulé)
- Marque : Kito
Installation et sécurité de votre palan électrique Kito ED
Avant toute mise en service, l'opérateur doit vérifier l'état général du palan, la bonne fermeture du linguet de sécurité du crochet de suspension, l'état de la chaîne et le bon fonctionnement de la boîte à boutons. L'ancrage supérieur doit être dimensionné pour supporter la charge maximale d'utilisation (CMU) augmentée du poids propre de l'appareil.
Ce matériel est fabriqué en conformité avec la Directive Machines 2006/42/CE et livré avec sa déclaration de conformité et son manuel d'utilisation. Conformément à la réglementation en vigueur (arrêté du 1er mars 2004), ce palan électrique est soumis à la Vérification Générale Périodique (VGP) annuelle.
Pour toute demande technique, conseil sur la hauteur de chaîne ou devis personnalisé, contactez nos experts en levage du lundi au vendredi au 03.28.25.93.88 ou par e-mail à info@levagemanutention.com.
Détails du produit
^| Référence | C.M.U. Kg | Brins de chaîne | Facteur de marche %ED | Classification FEM | Vitesse de levage m/min | Poids Kg | Hauteur perdue C Mm | Devis |
| ED06S | 60 | 1 | 30 | 1 AM | 201.1 | 11.5 | 315 | |
| ED06ST | 60 | 1 | 30 | 1 AM | 201.1/4.0 | 12 | 315 | |
| ED10S | 100 | 1 | 30 | 1 AM | 12.5 | 11.5 | 315 | |
| ED10ST | 100 | 1 | 30 | 1 AM | 12.5/3.0 | 12 | 315 | |
| ED16S | 160 | 1 | 30 | 1 AM | 19.2 | 15.5 | 330 | |
| ED16ST | 160 | 1 | 30 | 1 AM | 19.2/4.0 | 16 | 330 | |
| ED18S | 180 | 1 | 20 | 1 AM | 7.7 | 11.5 | 315 | |
| ED18ST | 180 | 1 | 20 | 1 AM | 7.7/3.0 | 12 | 315 | |
| ED24S | 240 | 1 | 30 | 1 AM | 12.9 | 15.5 | 330 | |
| ED24ST | 240 | 1 | 30 | 1 AM | 12.9/3.0 | 16 | 330 | |
| ED48S | 480 | 2 | 30 | 1 AM | 6.4 | 21 | 520 | |
| ED48ST | 480 | 2 | 30 | 1 AM | 6.4/2.0 | 21 | 520 |
Quelle est la différence entre un palan monophasé comme le palan électrique ED et triphasé ?
Le palan Kito ED fonctionne en monophasé 230 V, ce qui signifie qu'il peut être branché sur n'importe quelle prise secteur classique du commerce ou de chantier, sans nécessiter d'installation électrique industrielle lourde en triphasé (400 V).
Comment le palan électrique à chaîne ED garantit-il la sécurité en cas de surcharge ?
Le palan Kito ED intègre un embrayage de sécurité à friction qui patine automatiquement en cas de tentative de levage d'une charge supérieure à la CMU autorisée, évitant ainsi toute détérioration de la structure et de la chaîne.
Ce palan électrique à chaîne est-il adapté à une utilisation en extérieur ?
Oui, son carter en aluminium et sa chaîne en acier nickelé offrent une excellente résistance aux projections et à la corrosion. Il est toutefois conseillé d'utiliser un capot de protection lors d'un stockage prolongé en extérieur.
Le palan électrique à chaîne ED est-il soumis à une vérification obligatoire (VGP) ?
Oui. En tant qu'appareil de levage motorisé, le palan électrique Kito ED doit faire l'objet d'une Vérification Générale Périodique (VGP) au moins une fois par an (arrêté du 1er mars 2004). Nos ateliers qualifiés assurent le contrôle, la maintenance et la vérification réglementaire de vos appareils.
de choisir un modèle adapté : indice de protection (IP), tension d’alimentation, classe de service, et options anticorrosion pour les milieux humides ou poussiéreux. Vérifiez également la conformité aux normes en vigueur.
Peut-on monter ce palan électrique ED sur un chariot de translation ?
Cette version est livrée avec un crochet suspendu pour un ancrage fixe. Il reste néanmoins possible de l'accrocher directement sur le crochet d'un chariot de translation manuel ou à chaîne pour déplacer la charge le long d'un fer IPN.
