Palan pneumatique | CMU 0,125T à 0,5T

Référence CLK125K-1

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

SERVICE CLIENT DISPONIBLE AU
03.28.25.93.88
DU LUNDI AU VENDREDI

FRAIS DE PORTS
OFFERTS
A PARTIR DE 300€ HT

FABRICATION DANS NOS
5 ATELIERS
EN FRANCE

Description

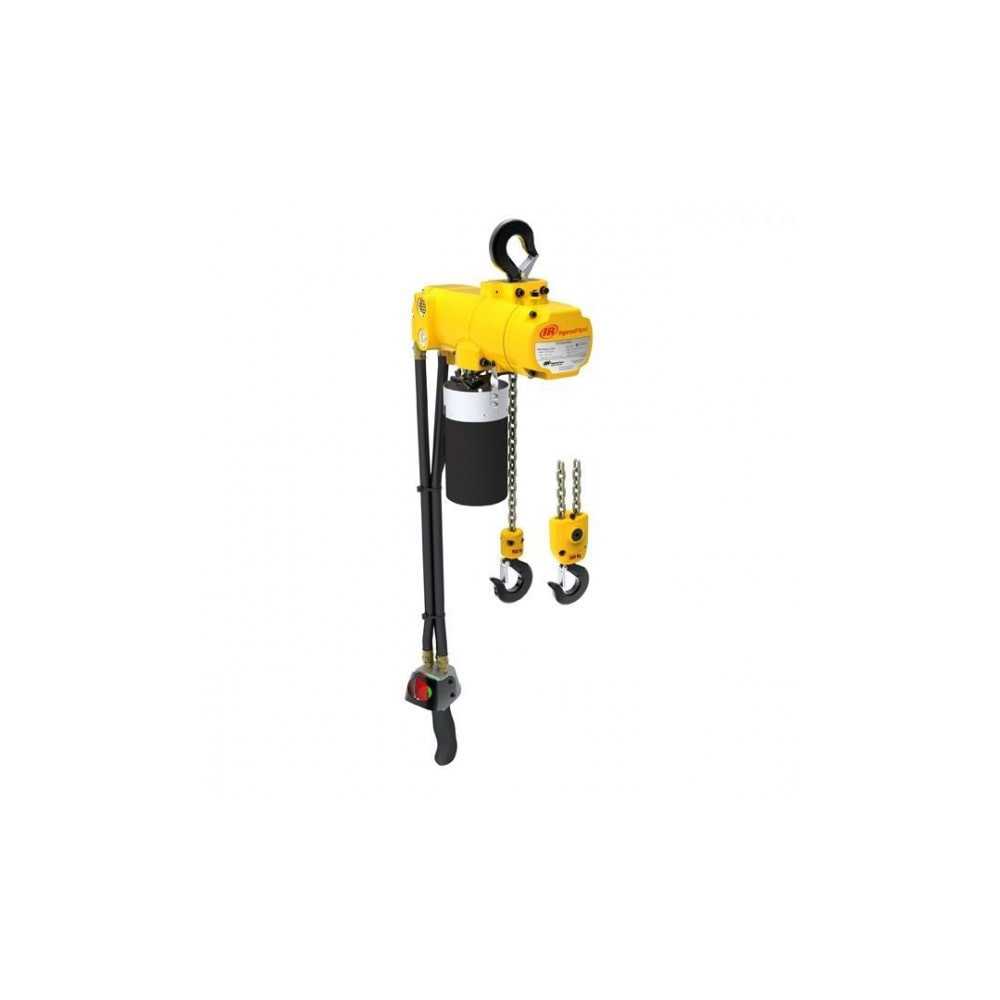

Le palan pneumatique de la marque Ingersoll Rand(référence CLK) est un appareil de levage compact et léger, spécialement conçu pour les cadences de travail élevées et les environnements industriels exigents. Son moteur à air comprimé assure une grande progressivité dans les manœuvres de levage tout en offrant une excellente résistance à l'échauffement lors des usages répétés.

Sa capacité maximale d'utilisation (CMU) s'échelonne de 125 kg à 500 kg selon les versions, avec des hauteurs de chaîne variables de 1 à 6 mètres. Il s'intègre facilement sur potence, portique ou chariot porte-palan.

Fonctionnement du palan pneumatique Ingersoll Rand CLK

Alimenté par un réseau d'air comprimé, le moteur à palettes entraîne la chaîne de levage de manière fluide et progressive. La boîte à boutons ergonomique permet un contrôle à distance précis des mouvements de montée et de descente, ainsi qu'un arrêt immédiat via le bouton d'arrêt d'urgence. Le système est équipé en standard d'une fin de course pneumatique pour stopper automatiquement le mouvement en position haute et basse extrême.

Caractéristiques techniques du palan pneumatique CLK

- Marque : Ingersoll Rand
- Capacité (CMU) : 125 kg, 250 kg ou 500 kg
- Nombre de brins : 1 brin (125 kg / 250 kg), 2 brins (500 kg)
- Hauteur perdue minimale : 292 mm (125/250 kg) / 324 mm (500 kg)
- Vitesse de levage en charge : jusqu'à 13,1 m/min (125 kg), 9,8 m/min (250 kg), 4,6 m/min (500 kg)
- Pression sonore : 75 dBA
- Consommation d'air en charge : 0,9 m³/min
- Chaîne de levage : électrozinguée (4x12 mm)
- Classement : FEM 1Am / ISO M4
- Poids du corps de palan : 15,4 kg (125/250 kg) / 17,2 kg (500 kg)

Sécurité et vérifications de votre palan pneumatique CLK

Avant chaque mise en service, assurez-vous que la pression et le débit d'air de votre réseau correspondent aux préconisations techniques. Vérifiez l'état de la chaîne de levage, du crochet de suspension, du linguet de sécurité et le bon fonctionnement du bouton d'arrêt d'urgence.

Conforme aux directives européennes applicables, cet appareil de levage est soumis à la Vérification Générale Périodique (VGP) annuelle obligatoire. Nos ateliers et techniciens sont habilités à réaliser ces contrôles réglementaires, la maintenance et la réparation de votre matériel.

Détails du produit

Référence	Capacité Kg	Nombre de brins de chaîne	Hauteur perdue mini. (mm)	Vitesse de levage à charge nom. (m/min)	Vitesse de levage sans charge (m/min)	Vitesse de descente à charge nominale (m/min)	Cons. d’air en charge (m³/min)	Pression sonore (dbA)	Poids du palan	Taille de la chaîne	Poids de chaîne pour 1m de levée en kg	Devis
CL125K	125	1	292	13,1	17,1	11,3	0,9	75	15,4	4x12	0,36	DEMANDER UN DEVIS
CL250K	250	1	292	9,8	17,1	13,7	0,9	75	15,4	4x12	0,36	DEMANDER UN DEVIS
CL500K	500	2	324	4,6	7,9	6,7	0,9	75	17,2	4x12	0,72	DEMANDER UN DEVIS

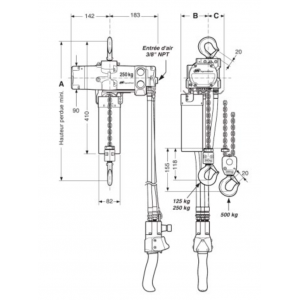

Dimensions par modèle	A mm	B mm	C mm
CL125K	292	103	57
CL250K	292	103	57
CL500K	324	118	42

Pourquoi choisir un palan pneumatique plutôt qu'un palan électrique ?

Le palan pneumatique ne possède aucun composant électrique, ce qui élimine les risques d'étincelles ou de surchauffe moteur lors d'une utilisation continue. Il offre également une très grande précision de dosage des mouvements.

Quelle est la vitesse de levage du modèle CLK ?

La vitesse varie selon la capacité : jusqu'à 13,1 m/min en charge pour le modèle 125 kg, 9,8 m/min pour le modèle 250 kg et 4,6 m/min pour la version 500 kg (2 brins).

Quel entretien nécessite la chaîne de levage du palan pneumatique CLK ?

La chaîne électrozinguée doit être régulièrement nettoyée et lubrifiée avec une graisse ou une huile adaptée afin de réduire l'usure des maillons et des noix de cavités.

Ce palan pneumatique est-il soumis à la VGP obligatoire ?

Oui, comme tout appareil de levage mécanique ou motorisé, le palan doit faire l'objet d'une Vérification Générale Périodique (VGP) au moins une fois par an par une personne compétente. Nos équipes sont à votre disposition pour effectuer ces vérifications.
