Treuil électrique de grandes capacités TE | 600 à 10 000 Kg
TE600S10BT
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description
^Le treuil électrique TE est une solution de levage et de traction haute performance, développée pour un usage professionnel intensif en atelier, sur chantier ou dans les environnements industriels. Sa structure rigide et son motoréducteur abritent un tambour dimensionné pour assurer un enroulement régulier du câble, garantissant une longévité maximale des composants mécaniques sous forte contrainte.
Fonctionnement du treuil électrique grandes capacités TE
Le treuil assure une levée ou un halage fluide et contrôlé grâce à un système de freinage électromécanique à manque de courant : dès la coupure de l'alimentation ou le relâchement de la commande, la charge est immédiatement et automatiquement bloquée en position. La boite à boutons basse tension assure un pilotage précis de la montée et de la descente en toute sécurité pour l'opérateur.
Ce produit est conçu et fabriqué conformément aux exigences de la Directive Machines 2006/42/CE. En tant qu'appareil de levage motorisé, il est soumis à la Vérification Générale Périodique (VGP) obligatoire (arrêté du 1er mars 2004). Pour toute question technique, dimensionnement sur-mesure ou devis, nos experts vous accompagnent par téléphone au 03.28.25.93.88 ou par e-mail à info@levagemanutention.com.
Caractéristiques techniques du treuil électrique grandes capacités TE
- CMU (Capacité Maximale d'Utilisation) : 600 kg à 1 600 kg en couche supérieure
- Alimentation électrique : Monophasé 230 V (50 Hz) ou Triphasé 400 V (50 Hz) selon le modèle
- Système de freinage : Frein électromécanique automatique à manque de courant
- Commande : Boîte à boutons filaire avec arrêt d'urgence (très basse tension de sécurité)
- Châssis : Structure en acier mécano-soudé de haute résistance

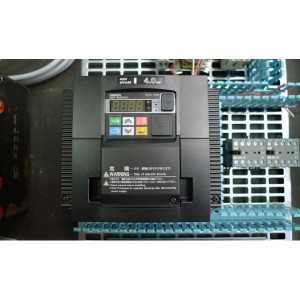

- Options sur demande : Fin de course, variateur de vitesse, télécommande radio ou traitement pour environnements spécifiques
Détails du produit
^| Référence | Force couche supérieur kg | Force 1ère couche kg | Nb de couches | Capacité tambour max. m | Capacité tambour 1ère couche m | Câble ø mm | Vitesse m/min | FEM | Moteur kW | Alimentation | Poids | Devis | |
| TE 600 S | 10BT | 600 | 755 | 5 | 325 | 56 | 7 | 10 | 2m | 2,2 | 3 Ph-230V/400 | 215 | |
| TE 600 S | 16BT | 600 | 755 | 5 | 325 | 56 | 7 | 16 | 2m | 3 | 3 Ph-230V/400 | 220 | |
| TE 600 S | 22BT | 600 | 755 | 5 | 325 | 56 | 7 | 22 | 2m | 4 | 3 Ph-230V/400 | 220 | |
| TE 1000 S | 6BT | 1000 | 1300 | 5 | 280 | 48 | 8 | 6 | 2m | 2,2 | 3 Ph-230V/400 | 215 | |
| TE 1000 S | 13BT | 1000 | 1300 | 5 | 280 | 48 | 8 | 13 | 2m | 4 | 3 Ph-230V/400 | 220 | |
| TE 1600 S | 5BT | 1600 | 2110 | 4 | 160 | 33 | 11,5 | 5 | 2m | 2,2 | 3 Ph-230V/400 | 215 | |
| TE 1600 S | 11BT | 1600 | 2110 | 4 | 160 | 33 | 11,5 | 11 | 2m | 5,5 | 3 Ph-230V/400 | 220 |

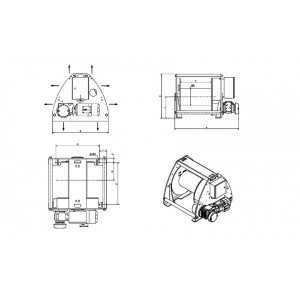

| Modèles | A (mm) | B (mm) | C (mm) | Ø D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| 600 à 1600 TE | 1088 | 720 | 545 | 203 | 600 | 665 | 570 | 18 | 75 |
| 2000 à 5000 TE | Nous consulter | 1000 | 973 | 324 | 600 | 725 | 750 | 22 | 125 |
| 7500 TE | 1471 | 1200 | 1143 | 394 | 800 | 922 | 1000 | 28 | 100 |
| 10000 TE | 1659 | 1240 | 1295 | 394 | 800 | 1216 | 1000 | 27 | 120 |
Comment choisir entre une alimentation monophasée (230 V) et triphasée (400 V) pour le treuil électrique grandes capacités TE ?
Le modèle monophasé 230 V est idéal pour une utilisation sur chantiers ou ateliers ne disposant pas du courant industriel, avec des cycles de travail modérés. Le modèle triphasé 400 V est préconisé pour des cycles d'utilisation intensifs et offre une plus grande stabilité sous forte charge.
Quelle est la capacité maximale d'utilisation (CMU) du treuil électrique grandes capacités TE ?
Le treuil électrique TE propose une plage de capacité de 600 kg à 1 600 kg en couche supérieure. La capacité varie selon le nombre de couches de câble enroulées sur le tambour, la première couche offrant la capacité la plus élevée.
Comment la charge est-elle maintenue en hauteur avec le treuil électrique grandes capacités TE ?
Le maintien de la charge repose sur un frein électromécanique à manque de courant intégratif. Dès que l'opérateur relâche le bouton de commande ou en cas d'interruption du courant électrique, le frein s'active automatiquement pour immobiliser la charge en toute sécurité.
Ce treuil électrique grandes capacités TE est-il soumis aux contrôles VGP ?
Oui. Conformément à l'arrêté du 1er mars 2004, le treuil électrique TE est un appareil de levage soumis à une Vérification Générale Périodique (VGP) minimale de 6 mois à 12 mois selon l'usage. Nos ateliers spécialisés en France assurent la maintenance et les contrôles VGP de vos équipements.
