Treuil de halage manuel N

Référence 3N1

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

Téléchargement Notice

SERVICE CLIENT DISPONIBLE AU
03.28.25.93.88
DU LUNDI AU VENDREDI

FRAIS DE PORTS
OFFERTS
A PARTIR DE 300€ HT

FABRICATION DANS NOS
5 ATELIERS
EN FRANCE

Description

Le treuil de halage manuel à cliquet Goliath Série N est une solution compacte, fiable et robuste dédiée aux applications de traction horizontale, de remorquage et de débardage. Conçu pour supporter des conditions de travail exigeantes sur le terrain, il offre des capacités de halage adaptées à des charges s'échelonnant de 0,47 tonne à 2,74 tonnes (sur la première couche de câble).

Sa structure en acier à haute résistance bénéficie d'un traitement de surface anticorrosion efficace, lui assurant une grande longévité même en usage extérieur (chantiers BTP, travaux forestiers, remorques bateaux ou espaces verts).

Fonctionnement du treuil de halage Goliath Série N

Le fonctionnement repose sur un mécanisme d'engrenages démultiplié actionné par une manivelle fixe. Le cliquet de sécurité à double sens permet de contrôler la mise sous tension et la rétention de la charge, évitant tout retour intempestif de la manivelle. Pour une mise en place rapide, le système dispose d'une fonction de débrayage du tambour à vide : l'opérateur peut dérouler le câble ou la sangle à la main jusqu'au point d'ancrage sans aucun effort. Une fois la charge accrochée, le cliquet est réengagé pour procéder au halage en toute sécurité.

Caractéristiques techniques du treuil de halage Goliath Série N

- Capacité de halage (1ère couche) : de 0,47 t à 2,74 t (selon modèle)
- Type d'entraînement : Manuel par manivelle avec poignée ergonomique
- Sécurité : Système de retenue par cliquet d'arrêt
- Fonction complémentaire : Débrayage du tambour à vide pour déroulement rapide
- Matériaux : Châssis et tambour en acier haute résistance avec traitement anticorrosion
- Compatibilité support : Câble acier galvanisé avec crochet ou sangle synthétique (selon option)
- Usage : Traction et halage horizontal uniquement

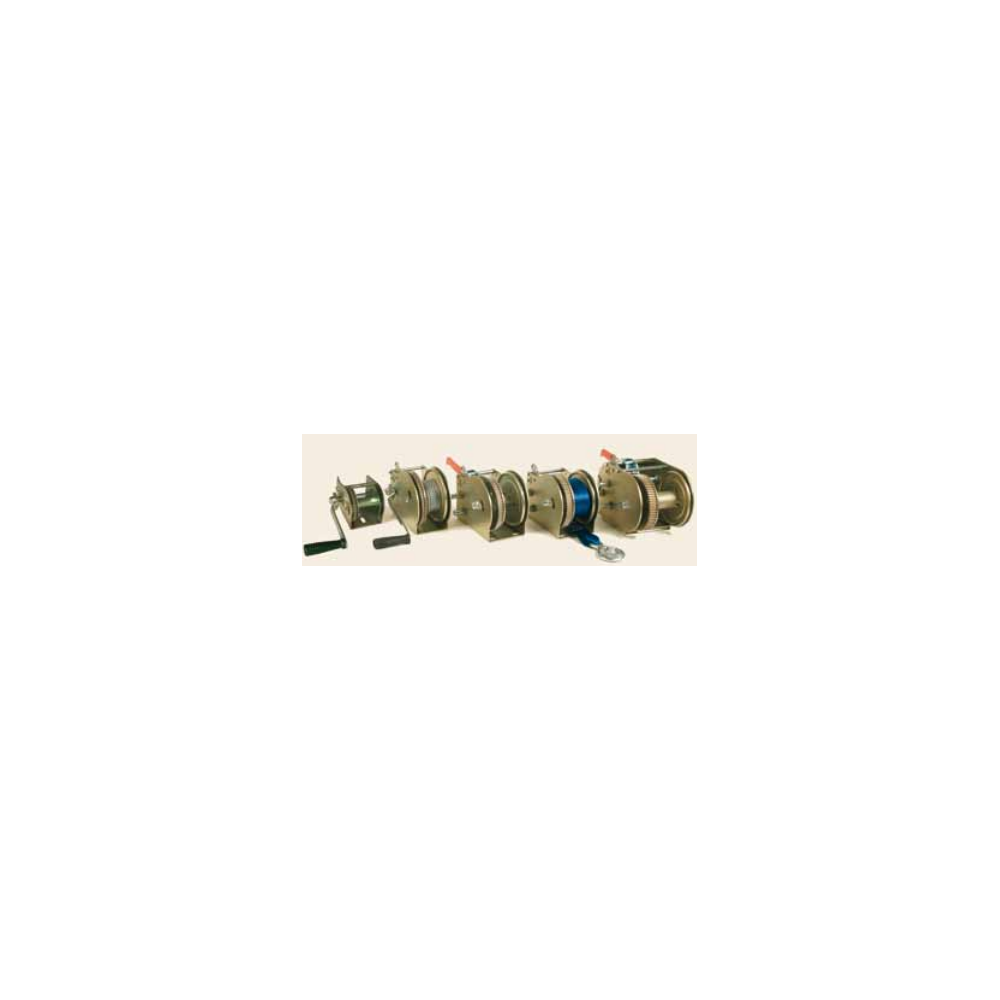

Toutes les déclinaisons disponibles du treuil de halage Goliath Série N :

- Modèle N470 : Capacité 0,47 t (470 kg) — idéal pour petites remorques et légers déplacements
- Modèle N900 : Capacité 0,90 t (900 kg) — adapté aux remorques polyvalentes et débardage léger
- Modèle N1200 : Capacité 1,20 t (1 200 kg) — parfait pour véhicules, motonautisme et chantiers
- Modèle N2000 : Capacité 2,00 t (2 000 kg) — conçu pour les charges lourdes et le matériel d'artisanat
- Modèle N2740 : Capacité 2,74 t (2 740 kg) — puissance maximale de la gamme pour tractions extrêmes

Sécurité et conseils d'utilisation du treuil de halage Goliath Série N

Avant toute opération, assurez-vous que la structure d'ancrage du treuil manuel est en mesure de supporter l'effort exercé. Inspectez l'état du câble acier ou de la sangle ainsi que le bon fonctionnement du cliquet d'arrêt. Ne dépassez jamais la capacité maximale d'utilisation (CMU) spécifiée pour votre modèle sur la première couche d'enroulement. N'utilisez jamais ce materiel pour transporter des personnes ou pour soulever des charges en hauteur. Le produit est livré avec sa déclaration de conformité et sa notice d'utilisation.

Détails du produit

Référence	Capacité de halage kg	Ø bobine mm	Rapports	Rapports	Rapports	Poids du treuil kg	Frein ralentisseur	Câble et capacité d’enroulement 1	Câble et capacité d’enroulement 1	Câble et capacité d’enroulement 2	Câble et capacité d’enroulement 2	Devis
			Vitesse 1	Vitesse 2	Vitesse 3			Ø câble mm	Longueur max. m	Ø câble mm	Longueur max. m
3N1	470	25	1 / 2,57	-	-	2	Non	3	22	4	13	DEMANDER UN DEVIS
5N1	596	22	1 / 3,5	-	-	3	Non	5	17	6	10	DEMANDER UN DEVIS
7N1	723	28	1 / 4,85	-	-	4,6	Non	5	32	7	14	DEMANDER UN DEVIS
9N1	894	28	1 / 4,85	-	-	6	Non	6	21	7	16	DEMANDER UN DEVIS
16N2	1556	28	1 / 4,85	1 / 9,71	-	6,9	Non	7	14	8	10	DEMANDER UN DEVIS
16N2F	1556	28	1 / 4,85	1 / 9,71	-	7,8	Oui	7	14	8	10	DEMANDER UN DEVIS
25N3F	2741	50	1 / 4,25	1 / 10,92	1 / 21,85	13,1	Oui	8	14	9	13	DEMANDER UN DEVIS

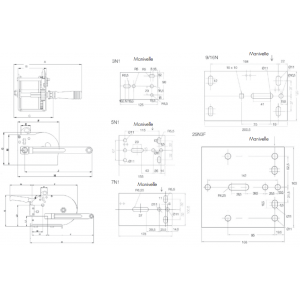

Dimensions du treuil	A mm	B mm	C mm	E mm	F mm	G mm	H mm	I1 mm	I2 mm	J mm	L1 mm	L3 mm	M mm	N mm
3N1	230	90	130	38	125	100	200	27	-	174	30	-	88	-
5N1	240	99	140	38	161	127	240	27	-	213	57	-	118	-
7N1	242	100	142	38	200	166	240	27	-	213	81	-	140	-
9N1	270	120	165	38	214	171	253	40	-	213	83	-	141	-
16N2	290	120	175	38	214	171	312	52	30	260	83	-	141	-
16N2F	290	120	175	38	214	171	312	52	30	260	83	-	141	160
25N3F	345	163	230	38	265	190	348	88	66	260	55	76	175	130

Peut-on utiliser ce treuil de halage Goliath Série N pour soulever une charge verticalement ?

Non, absolument pas. Ce treuil est exclusivement conçu pour des opérations de halage et de traction sur plan horizontal ou incliné. Pour le levage vertical, orientez-vous vers nos palans manuels à chaîne, nos treuils de levage autofreinés ou nos crics.

Comment fonctionne le système de débrayage à vide du treuil de halage Goliath Série N ?

Le mécanisme permet de désolidariser le tambour du système de réduction lorsque le câble n'est pas sous tension. Vous pouvez ainsi tirer et dérouler la longueur de câble ou de sangle nécessaire à la main très rapidement avant de verrouiller le cliquet pour tracter.

Qu'est-ce que la capacité sur la première couche d'enroulement du treuil de halage Goliath Série N ?

La force maximale de traction (ex. 0,47 t à 2,74 t) est mesurée lorsque le câble est enroulé sur le premier rang du tambour. À mesure que les couches de câble s'accumulent sur le tambour, le diamètre augmente, ce qui réduit légèrement l'effort de traction disponible.

Est-il possible de monter une sangle à la place d'un câble acier sur le treuil de halage Goliath Série N ?

Oui, les tambours de la Série N sont dimensionnés pour accepter aussi bien du câble en acier galvanisé qu'une sangle synthétique de halage équipée d'un crochet de sécurité.

Quel entretien nécessite ce treuil de halage Goliath Série N ?

Un graissage périodique des engrenages et de l'axe du tambour garantit un fonctionnement fluide et prolonge la durée de vie du mécanisme. Gardez l'appareil propre et stockez-le à l'abri de l'humidité en cas d'inutilisation prolongée.
