Schéma treuil de levage manuel autofreiné

Treuil de levage manuel auto freiné AF

Référence 4AFMD

VOTRE DEVIS IMMEDIATEMENT

Téléchargement Fiche Technique

Téléchargement Notice

SERVICE CLIENT DISPONIBLE AU
03.28.25.93.88
DU LUNDI AU VENDREDI

FRAIS DE PORTS
OFFERTS
A PARTIR DE 300€ HT

FABRICATION DANS NOS
5 ATELIERS
EN FRANCE

Description

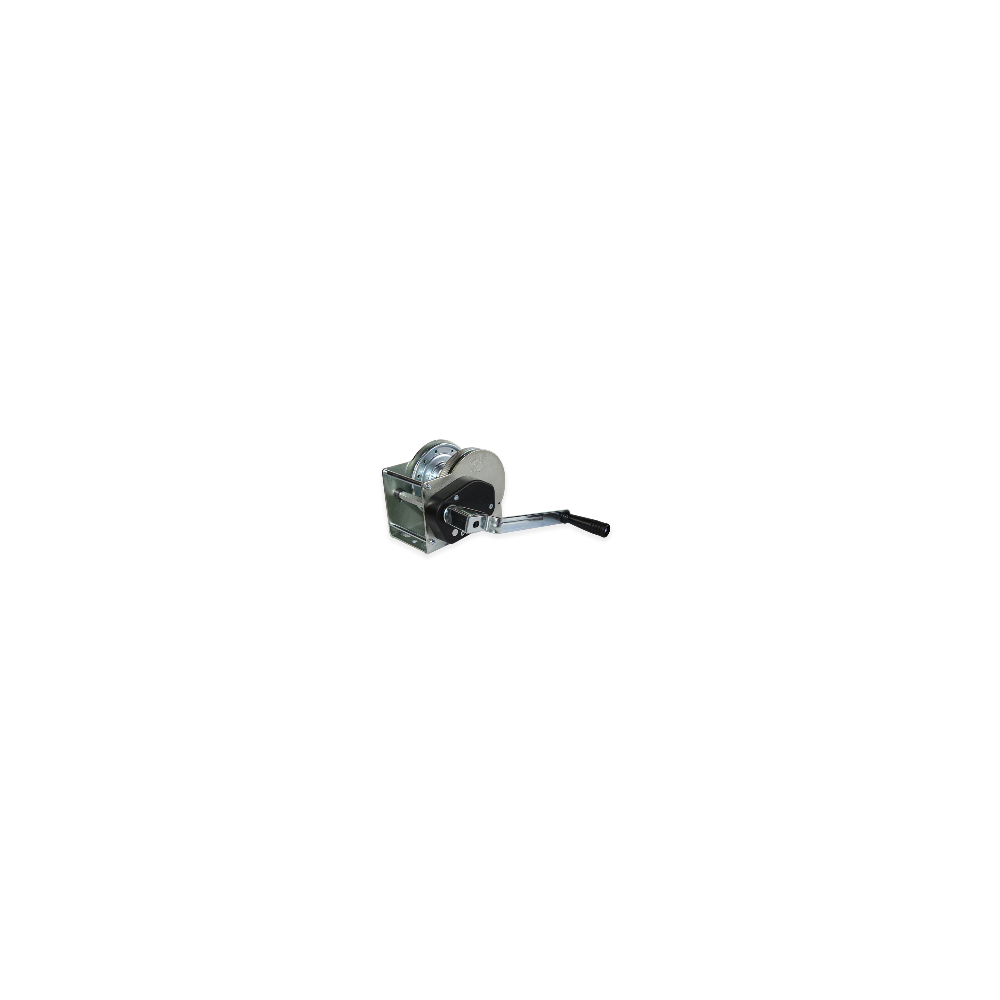

Le treuil manuel auto-freiné Goliath est un appareil de levage compact et robuste conçu pour les opérations de manutention exigeantes. Équipé d'un système mécanique de freinage automatique par friction, il retient la charge à n'importe quelle hauteur sans action supplémentaire de l'utilisateur. Sa capacité maximale d'utilisation (CMU) s'échelonne de 80 kg à 650 kg en dernière couche d'enroulement, offrant une solution fiable aussi bien pour le BTP, l'industrie, le spectacle que les installations artisanales.

Fonctionnement du treuil manuel auto-freiné Goliath

Le treuil Goliath fonctionne grâce à une pignonnerie de précision associée à un frein automatique à déclenchement immédiat sous charge. Lors de la montée ou de la descente, la manivelle actionne l'enroulement du câble (ou de la sangle) sur le tambour. Dès que l'opérateur cesse d'exercer un effort sur la manivelle, le système auto-freiné bloque instantanément la charge en position, évitant tout risque de déroulement incontrôlé.

Caractéristiques techniques du treuil manuel auto-freiné Goliath

- CMU en dernière couche (supérieure) : De 80 kg à 650 kg (selon le modèle sélectionné)
- Type de freinage : Automatique à friction sous charge (auto-freiné)
- Organe de traction : Tambour adapté pour câble acier ou sangle
- Finition : Protection anticorrosion pour une durabilité accrue en milieu industriel
- Manivelle : Ergonomique pour limiter l'effort de l'opérateur
- Conformité : Directive Machines 2006/42/CE

Sécurité et vérifications de votre treuil manuel auto-freiné Goliath

Avant chaque mise en service, l'opérateur doit contrôler la fixation du treuil, la lisibilité de la plaque CMU, ainsi que l'état d'usure du câble ou de la sangle. Ne dépassez jamais la charge maximale d'utilisation spécifiée. Conformément à la réglementation sur les appareils de levage (arrêté du 1er mars 2004), ce treuil est soumis à la Vérification Générale Périodique (VGP) annuelle. Nos ateliers disposent des qualifications requises pour effectuer le contrôle et la maintenance de votre matériel.

Détails du produit

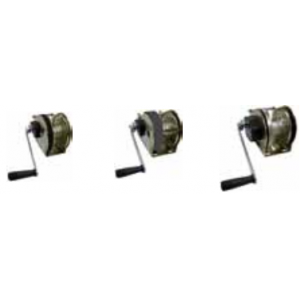

Référence	Capacité en charge autoportée kg	Ø bobine mm	Charge autorisée Kg	Charge autorisée Kg	Poids du treuil kg	Ø câble mm	Longueur de câble m	Devis
			Couche supérieure	Couche inférieure
4AFMD	350	27	80	190	2,2	3	8	DEMANDER UN DEVIS
4AFD	500	40	190	340	2,7	4	10	DEMANDER UN DEVIS
6AFD	750	45	240	500	3,7	5	12	DEMANDER UN DEVIS
8AFD	900	54	270	650	5,5	6	19	DEMANDER UN DEVIS
12AFD	1500	63	490	900	7,4	7	12	DEMANDER UN DEVIS
20AFD	2500	76	650	1180	13,7	8	10	DEMANDER UN DEVIS

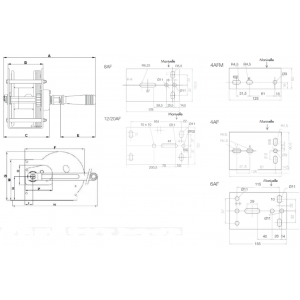

Dimensions du treuil	A mm	B mm	C mm	E mm	F mm	G mm	H mm	I mm	M mm	N mm	O mm	P mm
4AFMD	211	50	78	100	126	96	195	27	80	31	68	92
4AFD	250	90,5	117	100	128	96	197	27	80	31	68	92
6AFD	265	99	132	100	161	128	240	27	117	58	68	92
8AFD	265	100	132	100	200	167	290	27	140	81	68	92
12AFD	294	119,5	155	100	214	170	295	28	140	81	68	92
20AFD	294	119,5	155	100	214	170	330	28	140	81	68	92

Que signifie « CMU en couche supérieure » pour le treuil manuel auto-freiné Goliath ?

La Capacité Maximale d'Utilisation (CMU) diminue à mesure que le câble ou la sangle s'enroule sur le tambour. La mesure en « couche supérieure » (ou dernière couche) indique la charge maximale autorisée lorsque le tambour est au plus rempli, garantissant ainsi une utilisation en toute sécurité quelle que soit la longueur de câble enroulée.

Comment fonctionne le système auto-freiné du treuil manuel auto-freiné Goliath ?

Le frein automatique à friction s'active sous la tension de la charge. Lorsque vous relâchez la manivelle, le mécanisme bloque la rotation du tambour. La charge reste maintenue à la hauteur souhaitée sans risque de chute.

Peut-on utiliser une sangle à la place d'un câble acier sur le treuil manuel auto-freiné Goliath ?

Certains modèles Goliath sont spécialement conçus pour recevoir une sangle textile, tandis que d'autres nécessitent un câble en acier galvanisé ou inox. Veillez à utiliser exclusivement l'organe de traction recommandé pour le modèle choisi.

Le treuil manuel auto-freiné Goliath est-il soumis à la VGP ?

Oui. En tant qu'appareil utilisé pour le levage de charges, il est soumis à la Vérification Générale Périodique (VGP) annuelle obligatoire par une personne compétente (arrêté du 1er mars 2004).

Quel entretien nécessite ce treuil manuel auto freiné ?

Il convient de vérifier régulièrement le serrage des fixations, l'état d'usure des engrenages, ainsi que l'absence d'effilochage sur le câble ou la sangle. Un graissage périodique des pignons permet de préserver la fluidité de la manœuvre.
