Manille droite à piton à œil
MDR105
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

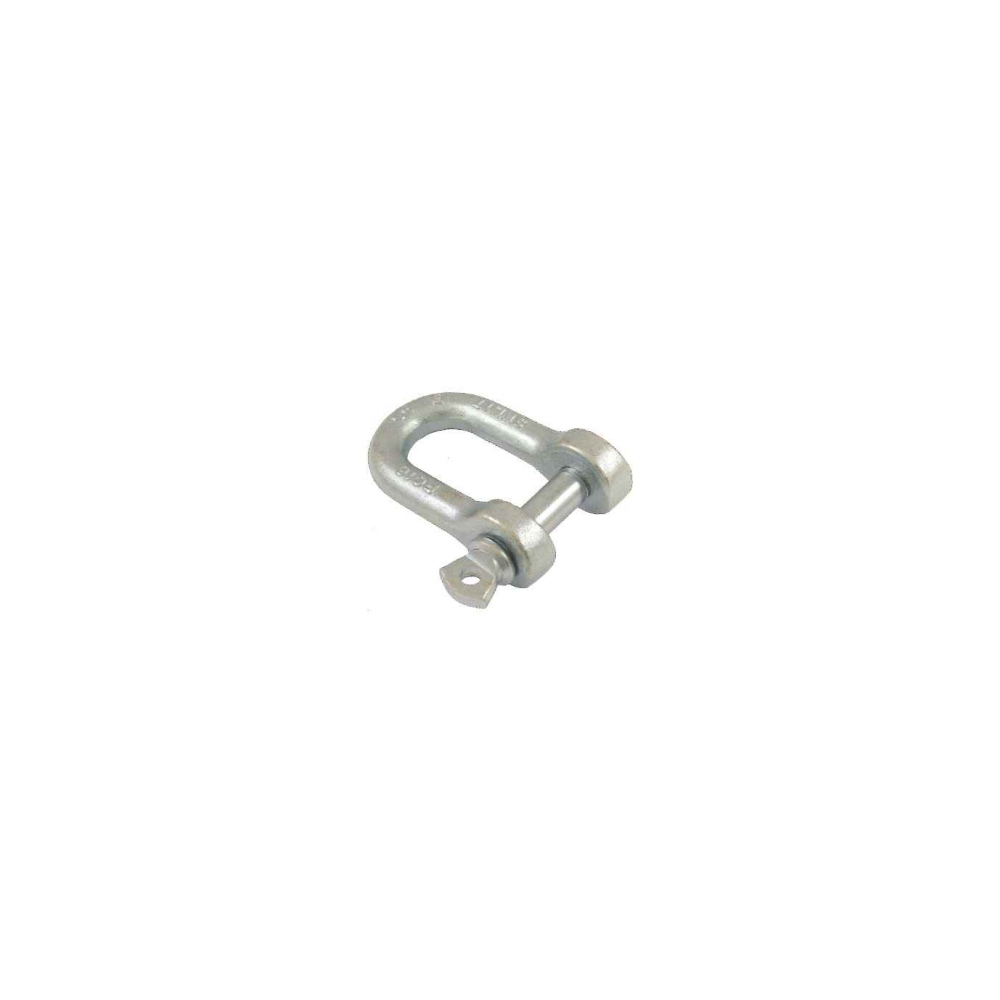

^La Manille Droite à piton à oeil de référence MDR, conçue par la marque Pramac, est un accessoire de levage indispensable pour la connexion, la fixation et la manutention de charges. Fabriqué en acier C15 estampé, ce matériel garantit une robustesse mécanique optimale. Sa finition en zingué blanc lui confère une excellente durabilité et une résistance efficace face à la corrosion, permettant son utilisation en extérieur ou dans des environnements humides (milieu industriel, secteur maritime).
Grâce à son piton à œil, le verrouillage est simple, rapide et sécurisé, assurant un gain de temps lors des opérations répétitives de montage et de démontage tout en évitant les risques de désaccouplement accidentel sous charge.
Caractéristiques techniques de la manille droite à piton à œil
- Matériau robuste : Acier C15 estampé, garantissant l'intégrité structurelle sous contrainte.
- Finition protectrice : Traitement par zingage blanc (anti-corrosion).
- Large gamme de déclinaisons : CMU de 100 kg à 8 000 kg pour s'adapter à tous types de charges.
- Plage de diamètres : De 5 mm à 42 mm selon le modèle sélectionné.
- Facteur de sécurité : Coefficient de sécurité de 5, répondant aux exigences rigoureuses du levage professionnel.
Utilisation et applications de la manille droite à piton à œil
La polyvalence de la manille Pramac MDR lui permet d'intervenir dans de nombreux secteurs d'activité :
- Levage et manutention : Connexion d'élingues (câbles, chaînes ou textiles) aux charges à lever.
- Marine et nautisme : Fixation de cordages, amarrages et gréements sur les bateaux.
- Loisirs et sécurité : Applications variées nécessitant un point d'ancrage fiable, y compris dans le cadre d'activités sportives comme l'escalade sous réserve de conformité aux EPI.
Détails du produit

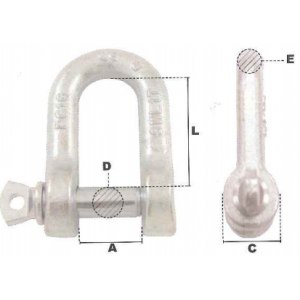

^| Référence | D | CMU | A | C | E | L | Poids | Devis |
| [mm] | [kg] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| MDR105 | 5 | 100 | 8 | 12 | 5 | 23 | 0.02 | |
| MDR106 | 6 | 160 | 12 | 14 | 6 | 29 | 0.04 | |
| MDR108 | 8 | 250 | 15 | 18 | 8 | 37 | 0.07 | |
| MDR110 | 10 | 400 | 18 | 21 | 10 | 41 | 0.14 | |
| MDR112 | 12 | 630 | 26 | 27 | 12 | 56 | 0.26 | |
| MDR114 | 14 | 800 | 27 | 30 | 14 | 57 | 0.37 | |
| MDR116 | 16 | 1000 | 32 | 35 | 16 | 63 | 0.56 | |
| MDR118 | 18 | 1300 | 32 | 36 | 18 | 65 | 0.71 | |
| MDR120 | 20 | 1600 | 38 | 40 | 20 | 67 | 0.94 | |
| MDR122 | 22 | 2000 | 42 | 44 | 22 | 76 | 1.26 | |
| MDR125 | 25 | 2500 | 44 | 50 | 22 | 81 | 1.55 | |
| MDR128 | 28 | 3150 | 44 | 56 | 25 | 89 | 2.31 | |
| MDR132 | 32 | 4000 | 45 | 64 | 30 | 99 | 3.50 | |
| MDR136 | 36 | 5000 | 48 | 72 | 31 | 109 | 4.13 | |
| MDR140 | 40 | 6300 | 53 | 78 | 34 | 120 | 5.72 | |
| MDR142 | 42 | 8000 | 60 | 80 | 40 | 140 | 7.70 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
