Description

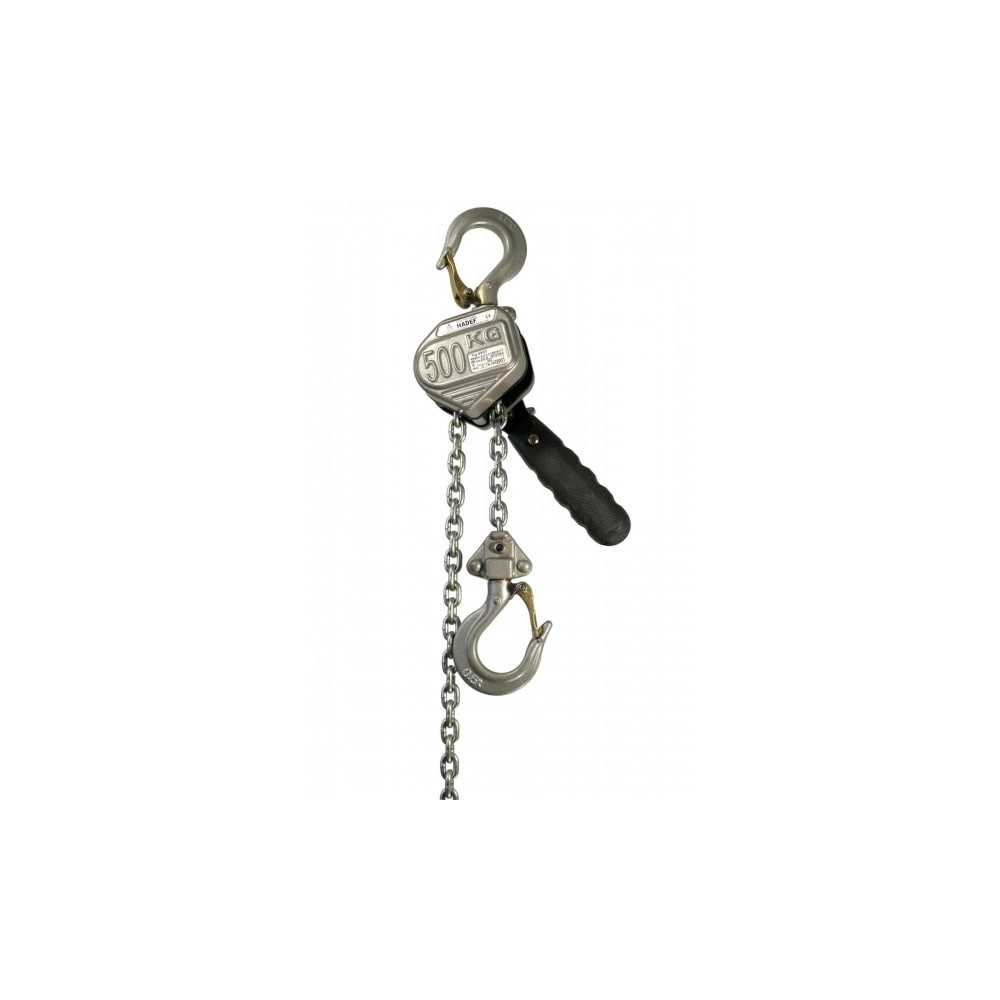

^Le mini palan manuel à levier en aluminium de la marque Hadef (références 53-07 A et 53-22 A) est un appareil de levage professionnel haut de gamme. Sa conception spécifique en aluminium lui confère un poids ultra léger, jusqu'à 45 % inférieur à celui d'un palan à levier conventionnel en acier, sans aucun compromis sur sa robustesse ou sa rigidité mécanique. Ce gain de poids exceptionnel facilite grandement sa manipulation, son transport et son positionnement, en particulier dans les espaces restreints ou lors de travaux en hauteur.
Caractéristiques techniques du mini palan manuel à levier en aluminium
- Références constructeur : 53-07 A / 53-22 A
- Capacité Maximale d'Utilisation (CMU) : 0,25 T à 3 T
- Étendue des levées standards : 1 m à 6 m de chaîne
- Matériau du carter : Aluminium injecté haute résistance
- Finition des composants : Pièces mécaniques non peintes traitées anti-corrosion, chaînes zinguées
Polyvalence d'utilisation et performance mécanique du mini palan manuel à levier en aluminium
Ce palan à levier est un outil multifonction indispensable pour les équipes de maintenance et les industriels. Sa polyvalence lui permet d'assurer cinq fonctions principales :
- Le levage de charges
- La descente contrôlée
- Le tirage horizontal ou oblique
- Le tendage de réseaux ou de structures
- L'arrimage de sécurité
L'intégration d'un système de roulement haute performance réduit drastiquement l'effort nécessaire sur le levier lors des manœuvres, limitant ainsi la fatigue de l'opérateur et augmentant la productivité sur le terrain.
Sécurité renforcée et conformité réglementaire du mini palan manuel à levier en aluminium
La sécurité des opérations est assurée par des composants de qualité supérieure et une conformité stricte aux exigences techniques :
- Système de freinage : Équipé d'un frein de charge automatique maintenant la charge en position de sécurité dès que la manœuvre s'arrête.
- Crochet de sécurité : Doté d'un linguet de sécurité renforcé pour éviter tout décrochage accidentel de l'élingue ou de la charge.
- Chaînes certifiées : La chaîne de charge zinguée est rigoureusement conforme à la norme EN 818-7, tandis que la chaîne de manœuvre répond aux exigences de la norme DIN 766, assurant une haute résistance à la rupture et à l'usure.
- Protection contre les agressions extérieures : Le carter en aluminium protège le mécanisme interne, et les pièces non peintes bénéficient d'un traitement de surface anticorrosion pour une longévité accrue.
Détails du produit
^| Référence | Capacité Kg | Chaîne de charge mm | Hauteur perdue mm | Effort au levier daN | Poids pour une course standard kg | Poids par mètre de course sup. kg | Devis |
| 53-22 A-025 | 250/1 | 3.0 x 9.0 | 205 | 18 | 1.7 | 0.2 | |
| 53-22 A-050 | 500/1 | 4.2 x 12.2 | 240 | 32 | 2.7 | 0.4 | |
| 53-22 A-075 | 750/1 | 5.0 x 15.0 | 250 | 37 | 3.6 | 0.6 | |
| 53-07 A-150 | 1500/1 | 7.1 x 20.1 | 330 | 32 | 5.9 | 1.1 | |
| 53-07 A-300 | 3000/2 | 7.1 x 20.1 | 432 | 33 | 11 | 2.2 |

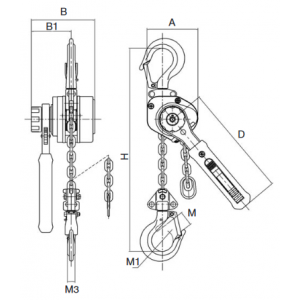

| Dimensions du palan | A mm | B mm | B1 mm | D mm | M mm | M1 mm | M3 mm | H mm |
| 53-22 A-025 | 76 | 98,5 | 65.5 | 145 | 21 | 32 | 11 | 205 |
| 53-22 A-050 | 81 | 107 | 70.5 | 158,5 | 22.5 | 34.5 | 12 | 240 |
| 53-22 A-075 | 92 | 111,5 | 74,5 | 185 | 22.5 | 34.5 | 14 | 250 |
| 53-07 A-150 | 109 | 122 | 68.5 | 220 | 35 | 42.5 | 21.5 | 330 |
| 53-07 A-300 | 160 | 122 | 68.5 | 220 | 43 | 50 | 24.5 | 432 |
Quelles sont les applications des palans manuels de levage ?
Les palans manuels permettent de lever, positionner ou maintenir des charges lourdes avec précision, sans alimentation électrique. Ils sont utilisés en maintenance industrielle, ateliers, chantiers, montage de machines ou interventions ponctuelles.
Quelle est la différence entre un palan à chaîne et un palan à levier ?
Le palan à chaîne est idéal pour les levages verticaux répétés et les charges importantes. Le palan à levier est plus compact et polyvalent, adapté au levage, à la traction ou au réglage fin de charges, même en position inclinée.
Comment choisir la capacité de levage d’un palan manuel ?
La capacité nominale du palan doit toujours être supérieure au poids de la charge. Il est recommandé de prévoir une marge de sécurité et de ne jamais dépasser la C.M.U indiquée par le fabricant.
Quelle hauteur ou longueur de chaîne est nécessaire ?
La hauteur de levage dépend de la distance entre le point d’ancrage et la position finale de la charge. Certains palans proposent des longueurs de chaîne standard ou sur mesure selon vos besoins.
Les palans manuels peuvent-ils être utilisés dans tous les environnements ?
Oui, à condition de choisir le modèle adapté : acier traité pour un usage intensif, versions anticorrosion pour milieux humides ou extérieurs. Vérifiez également les normes et dispositifs de sécurité (frein de charge, carter fermé, etc.).
Quels accessoires utiliser avec un palan manuel de levage ?
Les accessoires les plus courants sont les manilles, crochets, élingues (chaîne, câble ou textile) et les anneaux de levage. Ils permettent de fixer le palan en toute sécurité au point d’ancrage et à la charge, tout en s’adaptant à la configuration de levage.
