Manille HR droite à axe vissé
MHD108
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

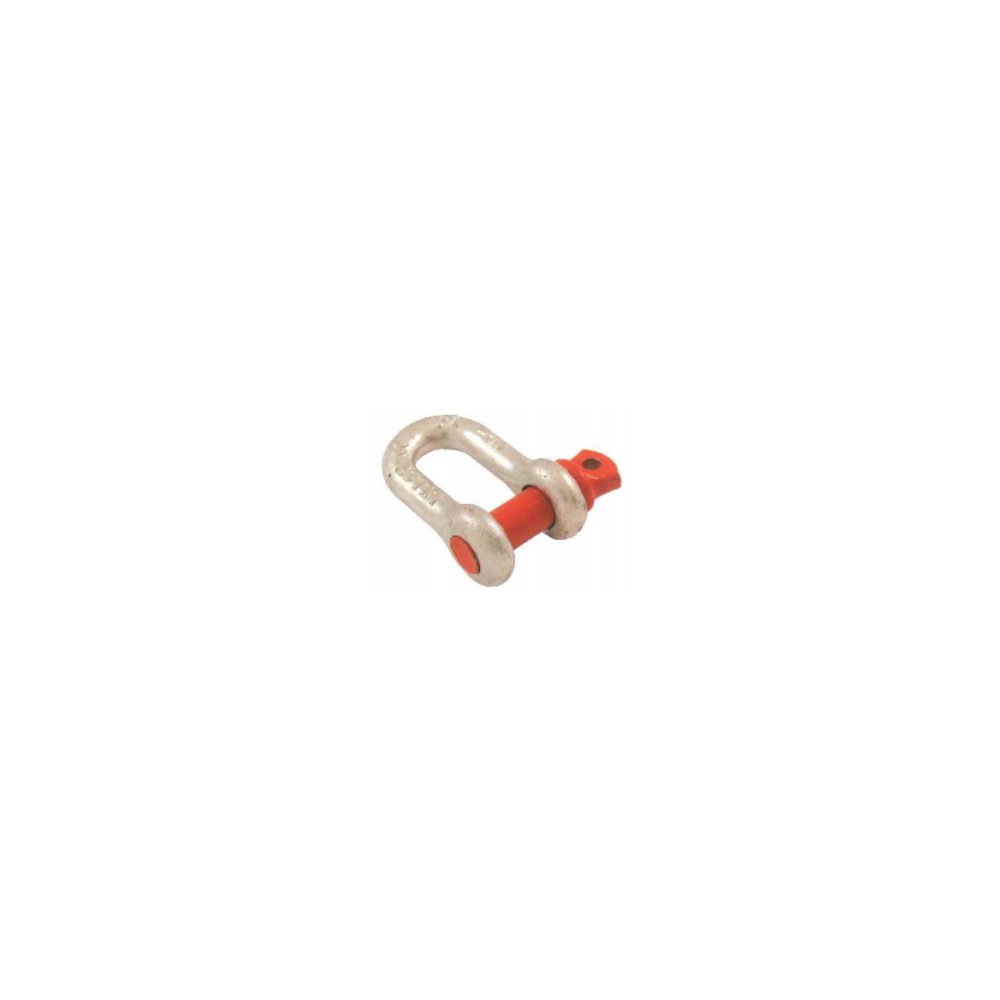

^Levagemanutention.com vous propose une Manille Droite à Axe vissé de référence MHD de la marque Pramac. Cet accessoire de levage est fabriqué en acier C45 pour le corps et en acier allié pour l'axe. La finition du corps est en zinc blanc et l'axe est en rouge.
La manille droite à axe vissé MHD est conçue pour les professionnels exigeant une mise en œuvre immédiate. Son filetage haute précision permet un verrouillage rapide et manuel, idéal pour les opérations de levage intermittentes où les configurations d'élingage changent fréquemment. Sa forme en "D" assure que la charge reste parfaitement centrée dans l'axe de traction, évitant ainsi tout glissement latéral parasite durant la manœuvre. Contrairement aux modèles lyres, la manille droite MHD limite le jeu latéral, ce qui garantit une transmission d'effort optimale lors de tractions verticales ou en ligne droite. L'axe vissé en acier allié (reconnaissable à sa couleur rouge) offre une résistance à la traction exceptionnelle tout en permettant un démontage aisé sans outils complexes. C’est la solution la plus compacte pour relier une chaîne ou un câble à un point d'ancrage étroit.
La manille droite est disponible en plusieurs déclinaisons allant du diamètre 6 mm au 57 mm et des CMU de 0,33 à 35 T. Son coefficient de sécurité est de 5.
Les manilles droites à axe vissé sont des éléments essentiels dans de nombreuses applications industrielles et commerciales. Leur conception simple mais robuste en fait des outils polyvalents pour diverses tâches de levage, de fixation et d'attache. Ces manilles sont largement utilisées dans des industries telles que la construction, le levage lourd, le maritime et bien d'autres. Grâce à leur axe vissé, elles offrent une fermeture sécurisée qui empêche la libération accidentelle de la charge, assurant ainsi une manipulation sûre et fiable. Le filetage de l'axe permet un serrage précis, garantissant que la manille reste solidement fixée même dans des conditions de travail exigeantes.
De plus, leur conception droite leur permet de s'adapter facilement aux divers types de charges et de configurations d'attache. En utilisant des manilles droites à axe vissé, les professionnels peuvent bénéficier d'une solution pratique et efficace pour sécuriser les charges, réduisant ainsi les risques d'accidents et de dommages matériels. Leur durabilité et leur polyvalence en font des outils indispensables sur les chantiers, dans les entrepôts et sur les navires, offrant une tranquillité d'esprit tout en améliorant l'efficacité des opérations.
Vous souhaitez des renseignements sur ce produit ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.
Détails du produit

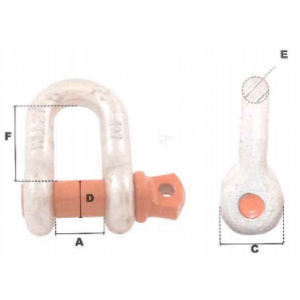

^| Référence | D | CMU | E | A | C | F | Poids | Devis | |
| [mm] | [t] | [mm] | [pouces] | [mm] | [mm] | [mm] | [kg] | ||
| MHD106 | 6 | 0.33 | 5 | 3/16 | 10 | 14 | 22 | 0.026 | |
| MHD108 | 8 | 0.50 | 45388 | ¼ | 12 | 16 | 25 | 0.045 | |
| MHD110 | 10 | 0.75 | 45542 | 5/16 | 14 | 19 | 27 | 0.7 | |
| MHD111 | 11 | 1.00 | 45482 | 45507 | 17 | 24 | 32 | 0.13 | |
| MHD113 | 13 | 1.50 | 45333 | 7/16 | 19 | 27 | 38 | 0.18 | |
| MHD116 | 16 | 2.00 | 45485 | ½ | 21 | 30 | 42 | 0.28 | |
| MHD119 | 19 | 3.25 | 16 | 45509 | 27 | 38 | 52 | 0.57 | |
| MHD122 | 22 | 4.75 | 45310 | ¾ | 32 | 46 | 61 | 0.95 | |
| MHD125 | 25 | 6.50 | 45404 | 45511 | 37 | 54 | 73 | 1.40 | |
| MHD128 | 28 | 8.50 | 45407 | 1 | 43 | 60 | 83 | 2.30 | |
| MHD132 | 32 | 9.50 | 45501 | 1 1/8 | 46 | 68 | 92 | 3.20 | |
| MHD135 | 35 | 12.00 | 32 | 1 ¼ | 52 | 76 | 100 | 4.18 | |
| MHD138 | 38 | 13.50 | 36 | 1 3/8 | 57 | 84 | 113 | 5.43 | |
| MHD142 | 42 | 17.00 | 38 | 1 ½ | 60 | 92 | 123 | 7.20 | |
| MHD150 | 50 | 25.00 | 45 | 1 ¾ | 73 | 107 | 147 | 11.97 | |
| MHD157 | 57 | 35.00 | 54 | 2 | 82.5 | 127 | 172 | 17.45 |
Quelles sont les principales applications des manilles ?
Les manilles servent à relier rapidement et solidement des élingues, chaînes, cordages ou accessoires de levage. Elles sont utilisées pour le levage, le remorquage, l’amarrage, le haubanage ou toute opération nécessitant un point de liaison fiable.
Quelle est la différence entre une manille lyre et une manille droite ?
La manille droite convient aux tractions dans l’axe, tandis que la manille lyre (ou en forme de U élargi) offre plus d’espace pour accueillir plusieurs accessoires ou travailler avec des angles. On la choisit pour les levages où la direction de l’effort peut varier.
Quelle est la différence entre une manille à axe vissé et à axe goupillé ?
L’axe vissé est rapide à installer et idéal pour les montages temporaires. L’axe goupillé offre une sécurité supplémentaire contre le desserrage, ce qui le rend adapté aux installations permanentes ou soumises à vibrations.
Comment déterminer la charge maximale d’utilisation (C.M.U) d’une manille ?
Choisissez une manille dont la C.M.U est supérieure au poids à lever ou à tracter. Vérifiez les marquages (grade, C.M.U, diamètre) et considérez l’angle de travail : plus il s’écarte de l’axe, plus la capacité réelle diminue.
Les manilles conviennent-elles à tous les environnements ?
Oui, mais le matériau compte :
Acier galvanisé → usage général, bonne résistance aux intempéries.
Acier allié haute résistance → levage industriel exigeant.
Inox → environnements marins, humides ou corrosifs.
