Référence | Longueur de la chaîne m | Capacité kg | Nombre de brins | Hauteur perdue mm | Effort sur chaîne manœuvre kg | Poids du palan kg | A mm | B mm | D mm | E mm | F mm | G mm | H mm | I mm | J mm |

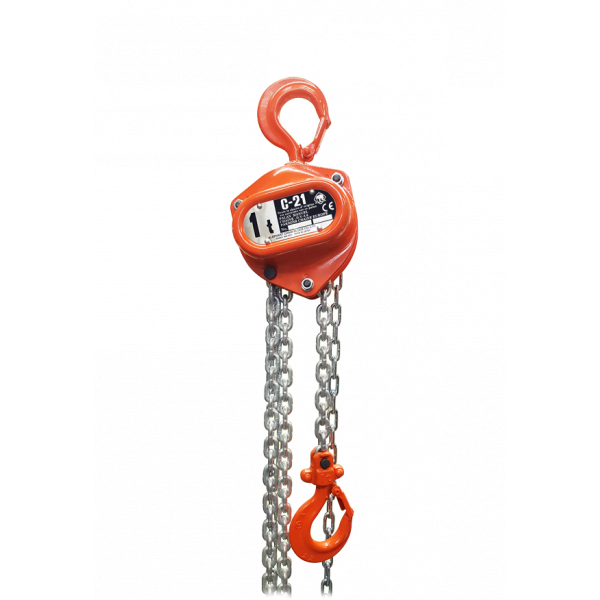

C21-05 | 3 | 500 | 1 | 275 | 26 | 5,9 / 3 mètres (1 kg / m sup) |
121 | 129 | 13 | 24 | 36 | 16 | 275 | 53 | 76 |
C21-10 | 3 | 1000 | 1 | 310 | 32 | 8,9 / 3 mètres (1,3 kg / m sup) |
148 | 143 | 16 | 28 | 43 | 22 | 310 | 61 | 82 |
C21-15 | 3 | 1500 | 1 | 340 | 33 | 11,5 / 3 mètres (1,5 kg / m sup) |
168 | 152 | 21 | 30 | 43 | 26 | 340 | 68 | 84 |
C21-20 | 3 | 2000 | 1 | 380 | 36 | 16,5 / 3 mètres (1,9 kg / m sup) |
193 | 163 | 22 | 36 | 53 | 29 | 380 | 75 | 89 |
C21-30 | 3 | 3000 | 2 | 480 | 39 | 20,0 / 3 mètres (2,5 kg / m sup) |
209 | 152 | 28 | 35 | 53 | 35 | 480 | 68 | 84 |
C21-50 | 3 | 5000 | 3 | 555 | 39 | 35,0 / 3 mètres (4,4 kg / m sup) |
297 | 163 | 34 | 45 | 70 | 46 | 555 | 75 | 89 |
H100-75 | 3 | 7500 | 3 | 750 | 52 | 67,0 / 3 mètres (6,3 kg / m sup) |
370 | 190 | 80 | 70 | 85 | 74 | 750 | 90 | 100 |
H100-75 | 3 | 10000 | 4 | 775 | 52 | 78,0 / 3 mètres (8 kg / m sup) |
385 | 190 | 98 | 70 | 85 | 74 | 775 | 90 | 100 |
